在低温真空系统、挥发性物质回收或高纯度气体处理领域，液氮冷阱(-196℃)堪称“终极捕手”。其核心使命是以极致低温，高效捕获气体中的蒸汽、油雾或水分。然而，隐藏在冰冷外壳下的结构设计——尤其是盘管式与腔体式的抉择——却深刻影响着捕集效率。本文将深入剖析两者的设计玄机，揭示效率之争的关键所在。
一、 两大主流结构：设计本质与形态
盘管式冷阱：
结构核心： 由一根金属管(常用铜或不锈钢)精密盘绕成螺旋状或同轴多层线圈，整体浸没于液氮杜瓦中。
工作方式： 待处理气体流经盘管内部通道。盘管外壁直接接触液氮，强大的温差使管内气体在流经过程中热量被迅速剥夺，目标组分凝结/冻结在管内壁上。
形态特征： 结构相对紧凑，气体路径长而曲折(高长径比)。

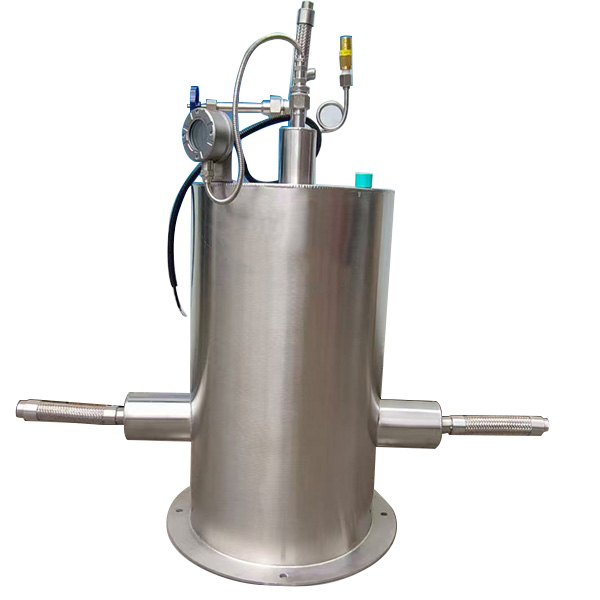

腔体式冷阱：
结构核心：
通常是一个具有较大内部容积的金属腔体(筒状或异形)。腔体外壁或内置冷指浸没于液氮或与液氮槽紧密热耦合。腔体内部常设计有增大表面积的挡板、翅片或填充物(如金属填料球)。
工作方式： 气体进入腔体后，在相对开阔的空间内扩散流动，与低温腔壁、挡板或填料表面充分接触碰撞，目标组分在这些低温表面上凝结/冻结。
形态特征： 内部空间大，气体路径相对较短但接触面广，可设计复杂的内部结构以优化气流分布。
二、 捕集效率剖析：关键影响因素对决
捕集效率并非由单一结构决定，而是多个物理效应的综合结果：
传热表面积与接触效率：
盘管式： 效率依赖于管内壁面积。优势在于管路长，总表面积可观;气体强制流经狭窄管道，边界层薄，传热系数高。劣势是管内实际接触面积受管径限制。
腔体式：
核心优势在于可轻松集成巨大的内部表面积(挡板、翅片、填料)。气体在腔体内扩散、湍流增加，与冷表面碰撞几率高。劣势是开放空间可能形成“死角”或层流区，降低部分区域效率;填料可能增加压降。
温度均匀性与梯度：
盘管式：
入口处气体温度高，出口处低，存在轴向温度梯度。优势是管壁温度通常非常接近液氮温度(-196℃)，尤其使用高导热铜管时。劣势是梯度可能导致入口段捕集效率略低。
腔体式：
温度均匀性挑战更大。远离冷源(壁/冷指)的中心区域或气流不畅区域温度可能显著高于壁温。高效设计(如合理布置冷指、挡板引导气流)对维持低温均匀性至关重要。
气体停留时间与流动路径：
盘管式： 强制性的长路径带来较长的停留时间，确保气体有充分时间冷却至目标蒸汽的露点/霜点以下。压降通常较高。
腔体式：
停留时间相对较短，尤其在空腔设计中。依赖内部结构(挡板、填料)延长有效路径、增加湍流混合，以提高气体与冷表面的接触机会和效率。设计不良可能导致“短路”。
容霜能力与堵塞风险：
盘管式： 显著劣势。狭窄管径极易被凝结/冻结物堵塞，尤其在高负载或长时间运行时。需要频繁再生(升温除霜)。
腔体式： 核心优势。大容积和开放/填充结构提供巨大的容霜空间，可承受更长时间运行或更高蒸汽负载，堵塞风险低得多，维护间隔长。
三、 效率之争：谁更胜一筹?答案在应用场景
不存在绝对的“赢家”，优选择取决于具体应用需求：
追求极限低温与高传热效率(中小流量、间歇操作、低负载)：
盘管式(尤其铜管)往往是。
其近液氮的管壁温度、高传热系数和强制长路径，在低负载下能实现极高的单次捕集效率。适用于实验室精密仪器、超高真空系统入口阱等场景。
效率优势点： 低流速下，优异的接触传热和低温保障。
处理大流量、高蒸汽负载、要求长时间连续运行：
腔体式(尤其带高效内构件)更具优势。
巨大的容霜空间是持续运行的基石。精心设计的内构件(如螺旋挡板、高效填料)能大化表面积利用和气流扰动，补偿停留时间短的不足。广泛用于大型真空镀膜、冷冻干燥、化工过程尾气处理。
效率优势点： 高负载下，容霜能力和优化后的大表面积起主导作用。
折中与优化：
现代设计中常出现融合：如“蛇形管”式(介于盘管与挡板腔之间)、腔体内集成多根并联盘管等，试图兼顾两者的优点。
材料选择： 铜(高导热)常用于盘管式追求极限低温;不锈钢(耐腐蚀、强度高)广泛用于腔体式。
表面处理： 增加亲水/疏水涂层、特殊粗糙化处理可微调凝结行为。
四、 结论：效率玄机在于“匹配”
液氮冷阱的捕集效率玄机，深藏在盘管式与腔体式的结构基因之中。盘管式胜在极致的低温传导与强制接触效率，是低负载精密应用的利器;腔体式则凭借强大的容霜能力和可扩展的表面积，在高负载连续运行中无可替代。
