自动补氮系统是实现液氮/氮气供应智能化管理的核心基础设施，其设计基于监测-决策-执行-防护的闭环控制逻辑。系统通过高精度传感网络实时捕捉储罐状态，经中央控制器分析后驱动执行机构精准补氮，同时构建多层次安全屏障，确保在实验室、医疗或工业场景中实现无人化稳定运行。
一、系统核心设备组成
1.
氮气源供给单元
系统主供氮源为带自增压功能的液氮储罐，其内置蒸发盘管利用环境热能使液相氮气化升压，维持0.8~1.2MPa的输出驱动力。容积配置覆盖50升小型杜瓦瓶至200立方米工业储槽。外部补给通道集成ISO

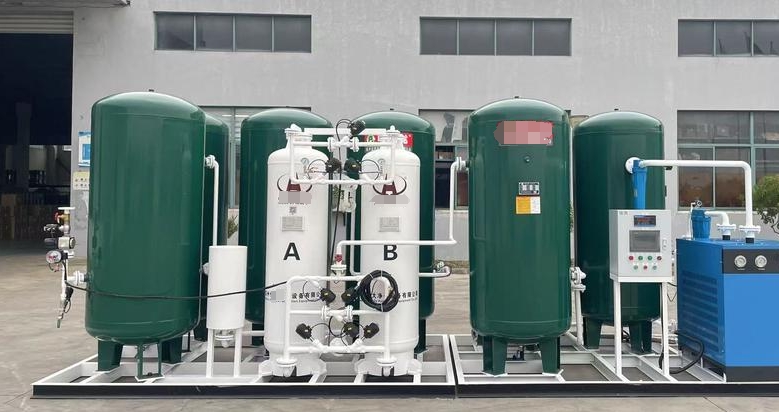

16028标准干式快接法兰，配合气动增压泵实现30立方米/小时的高速补液。备用气源采用变压吸附（PSA）制氮机，当主罐液位低于10%时自动切换供气，纯度达99.999%。
2.
高精度监测网络
射频导纳液位计垂直安装于储罐轴心，通过抗冷凝干扰技术实现±1毫米分辨率监测。绝压变送器部署在气相空间顶部，以±0.075%精度测量0~25MPa压力，内置-196℃低温补偿机制。铂电阻温度传感器采用Class
A级三线制配置，在液相与气相双路径冗余布点。激光氧分析仪在操作区距地面30厘米处多点监测，当氧浓度低于19.5%时触发声光报警。半导体等洁净场景需扩展露点传感器（-80℃精度）及0.1微米级颗粒物在线监测仪。
3.
智能控制与执行中枢
工业级PLC控制器（如西门子S7-1500）构成系统决策核心，1毫秒高速扫描周期支持Modbus
TCP/Profinet通信协议。双CPU热备架构确保故障切换时间小于100毫秒。执行环节依赖低温电动调节阀，其CF8M不锈钢阀体满足Class
VI气泡级密封标准，8秒内完成全行程动作以避免液击。气动增压泵组通过PID算法将输出流量波动控制在±2%设定值内，压力调节范围0~2.5MPa。
4.
低温流体输送系统
真空绝热管道采用双层316L不锈钢结构，夹层维持≤5×10⁻³帕真空度，保障每米日蒸发率低于0.08%。汽化单元按需配置空温式或水浴式：铝翅片空温汽化器在-40℃环境下仍可实现200~5000标准立方米/小时气化量；不锈钢盘管水浴式方案适用于超万立方米级流量需求。压力调控通过二级减压阀组实现，将1.5MPa入口压力稳定降至0.6MPa出口压力，波动幅度小于±0.05MPa。
5.
纵深安全防护体系
主动防护层由紧急切断阀与安全仪表系统（SIS）构成，500毫秒内响应超限信号。被动防护采用爆破片与弹簧安全阀双重过压释放机制，爆破压力设定为设计值的1.1倍。环境监测层通过分布式氧传感器网络实时预警窒息风险。应急处理系统包含引至室外的泄放管道（出口高出屋顶3米）及氮气稀释装置，泄放能力超过系统大流量的120%。
二、行业定制化技术方案
生物医药领域需满足无菌环境要求：全系统管路实施316L不锈钢电解抛光，表面粗糙度Ra≤0.4微米；液位监测采用电容式与磁致伸缩双冗余传感器；储罐呼吸口安装0.2微米疏水PTFE膜过滤器。
半导体制造场景聚焦纯度控制：系统经氦质谱检漏验证，泄漏率低于1×10⁻⁹毫巴·升/秒；主管路集成ISO
1级颗粒过滤器，对≥0.1微米颗粒截留率达99.999%；压力波动抑制器将输出压差控制在±0.01MPa内。
工业深冷处理系统侧重大流量响应：配置多级离心式低温泵实现＞100立方米/小时输注能力；工艺管道每5米布设温度监测点；支持液氮直注模式以规避汽化环节能耗。
三、工程实施核心规范
材料选择严格限定液氮接触面为奥氏体不锈钢316L、铝合金6061或铜镍合金，严禁使用碳钢等易吸附水分的材料。绝热性能验证要求真空管道通过氦质谱检测，静态蒸发率测试满罐48小时损耗低于0.5%。控制系统须符合SIL
2安全等级认证（IEC 61511），电磁兼容性满足EN 61326-1 Class
A标准。安装阶段确保液相管道坡度≥3‰（倾向储罐），每50米设置真空抽检口，年度维护包含真空度复测及阀门密封件更换。
四、系统工作流程
系统启动后，传感网络持续采集储罐液位与压力数据。当液位降至85%或压力低于0.7兆帕时，PLC控制器激活补氮协议：电动调节阀开启，液氮经真空绝热管道输送至目标设备。若需气态氮供应，液氮流经翅片式或水浴汽化器完成相变升温，再通过二级减压阀稳定输出压力。参数回归阈值后阀门关闭，操作日志自动生成。常态下系统转入低功耗监测模式，仅维持传感器基础运行。
