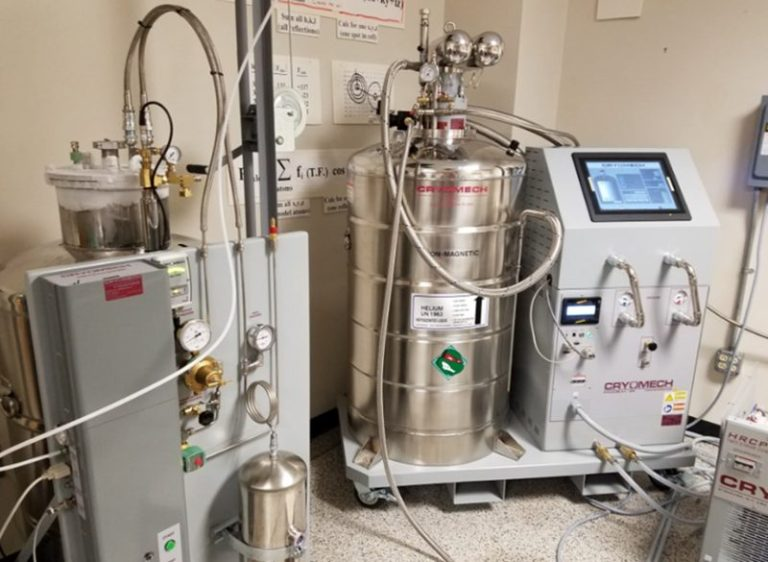

液氦罐定制需突破 - 268.93℃超低温环境下的多重技术挑战,其核心设计围绕高效绝热、结构稳定性、智能控制三大维度展开:
-
真空多层绝热系统
采用真空多层绝热(VMD)技术,在罐体夹层中交替缠绕铝箔(厚度≤12μm)与玻璃纤维纸(密度≥30g/m³),形成 30-50 层复合屏障,配合活性炭吸附剂(比表面积≥1000m²/g),将热导率降至 0.0001W/(m・K) 以下。部分高端定制罐引入真空绝热板(VIP),其芯材为玻璃纤维与气相二氧化硅复合材料,热导率低至 0.0025W/(m・K),较传统绝热方案减少 30% 热损失。
-
冷屏层设计优化
罐体标配液氮预冷屏(工作温度 - 196℃),通过双层真空隔离将液氦蒸发率降低至 0.5L/day 以下。针对极端环境(如 - 150℃户外),可定制双冷屏结构:内层为铜合金冷屏(导热系数 400W/(m・K)),外层采用不锈钢(导热系数 16W/(m・K)),通过分流设计将漏热率控制在 0.01W 以内。
-
材料工程突破
内胆选用9% 镍钢(UNS K81340),在 - 269℃下仍保持≥300MPa 屈服强度;外壳采用碳纤维增强塑料(CFRP),密度仅 1.6g/cm³,较传统不锈钢减重 60%,同时耐受 10⁶次冷热循环。关键密封件采用聚酰亚胺(PI)+ 金属波纹管复合结构,在 - 270℃下泄漏率≤1×10⁻⁹Pa・m³/s。
液氦罐定制需根据应用场景动态调整以下核心参数:
-
容积与压力等级
-
实验室级:10-50L,工作压力 0.1-0.5MPa(表压),适用于量子计算低温恒温器。
-
医疗级:200-500L,压力 0.8-1.2MPa,配备快速补液接口(DN25),满足 MRI 超导磁体持续供液需求。
-
工业级:1-5m³,压力 1.5-3.0MPa,采用卧式结构 + 万向轮,适应车间移动需求。
-
接口与智能化配置
-
标准接口:DN15-G1/2"充气口、DN20-G3/4" 排液口、M16×1.5 温度传感器接口。
-
智能模块:集成铂电阻温度探头(PT100)(精度 ±0.1℃)、电容式液位计(分辨率 1mm),通过 RS485 总线与 PLC 控制器联动,实现三级预警(液位<30%、温度>-265℃、真空度<10⁻²Pa)。
-
特殊场景适配
-
洁净室环境:罐体表面粗糙度 Ra≤0.8μm,内壁喷涂特氟龙涂层(厚度 25-50μm),满足 ISO 5 级洁净度要求。
-
抗震设计:采用球形铰链支撑 + 防晃拉杆,可承受 0.5g 加速度冲击,符合 GB 50011 抗震规范。
液氦罐定制在以下领域展现显著技术优势:
-
医疗影像设备
-
MRI 超导磁体:定制 500L 液氦罐(日蒸发率≤0.8L),通过双冗余冷头系统(4K+10K 制冷机)维持磁体温度 4.2K,确保磁场稳定性 ±0.01ppm,较传统方案减少 30% 液氦消耗。
-
样本存储:某三甲医院定制 175L 气相液氦罐,采用分区温控技术(顶部 - 150℃/ 底部 - 268℃),配合智能提篮定位系统,实现 3 万份干细胞样本的零交叉污染存储。
-
量子计算与科研
-
量子芯片测试:为某实验室定制 20L 液氦罐,集成多通道馈线接口(BNC+SMA)和防电磁干扰屏蔽层,支持 10GHz 以下信号传输衰减≤0.1dB,满足量子比特低温测控需求。
-
超导实验:采用可拆卸冷屏设计,允许用户自主更换不同规格的热辐射屏蔽网,适应从 4.2K 到 300K 的宽温区实验需求。
-
工业深冷处理
-
航空航天部件:为某企业定制 1m³ 液氦罐,配备高压喷淋系统(压力 2.0MPa),实现钛合金零件 - 269℃深冷处理,使材料疲劳寿命提升 40%。
-
半导体制造:定制 300L 液氦罐,集成氦气回收系统(回收率>95%),通过闭环循环工艺将芯片封装过程中的氦气消耗降低 80%,年节约成本超百万元。
液氦罐定制需严格遵循以下安全标准与维护规范:
-
国际标准合规性
-
ASME BPVC Section VIII:罐体设计压力≥1.5 倍工作压力,焊缝需经 100% 射线检测(RT)和氦质谱检漏(漏率≤1×10⁻⁹Pa・m³/s)。
-
ISO 21009:氦气泄漏检测设备精度需达到 1×10⁻⁸mbar・L/s,配备双通道冗余传感器,实现故障自诊断与自动切换。
-
日常维护流程
-
真空度检测:每季度使用磁悬浮真空计(精度 ±5%)检测夹层真空度,若>10⁻²Pa 需返厂重新抽真空。
-
冷屏检查:每月通过红外热像仪扫描冷屏表面,温差>5℃时需检查液氮管路密封性。
-
阀门维护:每半年使用低温润滑脂(-270℃适用)保养充排液阀门,确保启闭力矩≤10N・m。
-
应急响应机制
-
泄漏处置:配置氦气浓度监测仪(阈值 19.5% O₂),泄漏时自动启动氮气吹扫系统(流量 200m³/h),同时触发远程警报。
-
失超保护:超导磁体配套液氦罐需集成快速卸压装置(响应时间<0.1s),将磁体能量在 30 秒内安全泄放。
液氦罐定制可通过以下策略实现全生命周期成本控制:
-
氦气回收技术
集成多级压缩纯化系统(压缩机功率 5-22kW),将挥发氦气经低温吸附(-196℃)+ 催化脱氧处理后,纯度恢复至 99.999%,循环利用率>95%,年节省氦气采购成本 50% 以上。
-
模块化设计
采用标准化冷屏单元(如 50L/100L 模块),支持现场扩容(如从 200L 升级至 500L),减少初期投资 30%。关键部件(如冷头、阀门)采用即插即用设计,维护时间缩短至传统方案的 1/3。
-
绿色制造创新
-
材料替代:使用生物基环氧树脂(固化温度≤80℃)替代传统胶粘剂,减少 VOC 排放 70%。
-
能耗优化:通过变频压缩机(能效比 COP≥4.0)和余热回收系统,将液化能耗降低 20%,年节约电力成本 15 万元。
-
选型决策框架
-
应用场景:医疗 / 科研优先选择智能监控型(配备远程数据平台),工业场景侧重高可靠性设计(抗震 + 耐腐蚀性)。
-
预算分配:初期投资占比约 60%(含绝热材料与智能模块),运维成本占 30%(液氦消耗 + 定期维护),应急备用方案占 10%。
-
技术发展方向
-
智能化升级:引入边缘计算网关(支持 OPC UA 协议),实现预测性维护(故障预测准确率>90%)和工艺参数动态优化。
-
新材料突破:探索纳米气凝胶绝热层(厚度<5mm)和形状记忆合金密封件,目标将液氦蒸发率再降低 50%。
-
可持续方案:开发CO₂辅助深冷技术(-78℃预冷),减少液氦消耗 30%-50%,同时实现碳捕集与利用(CCUS)。
液氦罐定制通过材料创新、智能控制、安全冗余的深度融合,为超低温存储提供了精准化解决方案。其在医疗、科研、工业领域的成功应用,不仅显著提升了液氦使用效率,更推动了行业向绿色化、智能化方向发展。随着量子计算、超导技术等新兴领域的需求激增,液氦罐定制将在极端环境适应性、全生命周期管理、资源循环利用等方面持续突破,成为支撑高端科技发展的核心基础设施。对于企业而言,选择具备全流程定制能力(从设计、制造到运维)的供应商,将是实现技术与成本优化的关键路径。
