在真空系统、化学合成、材料制备等领域，液氮冷阱作为一种高效的低温捕集设备，凭借液氮(沸点 -
196℃)的超低温特性，能快速冷凝捕获气体或蒸汽分子，有效保障系统真空度、提高产物纯度并保护关键设备。本文将系统解析液氮冷阱的工作原理、使用规范、应用场景及维护要点，为实际操作提供技术指导。
工作原理与结构组成
核心制冷机制
液氮冷阱的工作基于低温冷凝原理：当含有可凝性气体(如水蒸气、有机溶剂蒸气等)的气流通过冷阱时，在 -
196℃的超低温环境下，气体分子的热运动急剧减弱，动能不足以克服分子间作用力，从而凝结为液体或固体附着在冷阱内壁，实现与不可凝气体的分离。其捕集效率与目标气体的饱和蒸气压密切相关，例如水在
- 196℃时饱和蒸气压低于 10⁻¹⁵Pa，可被近乎完全捕获。

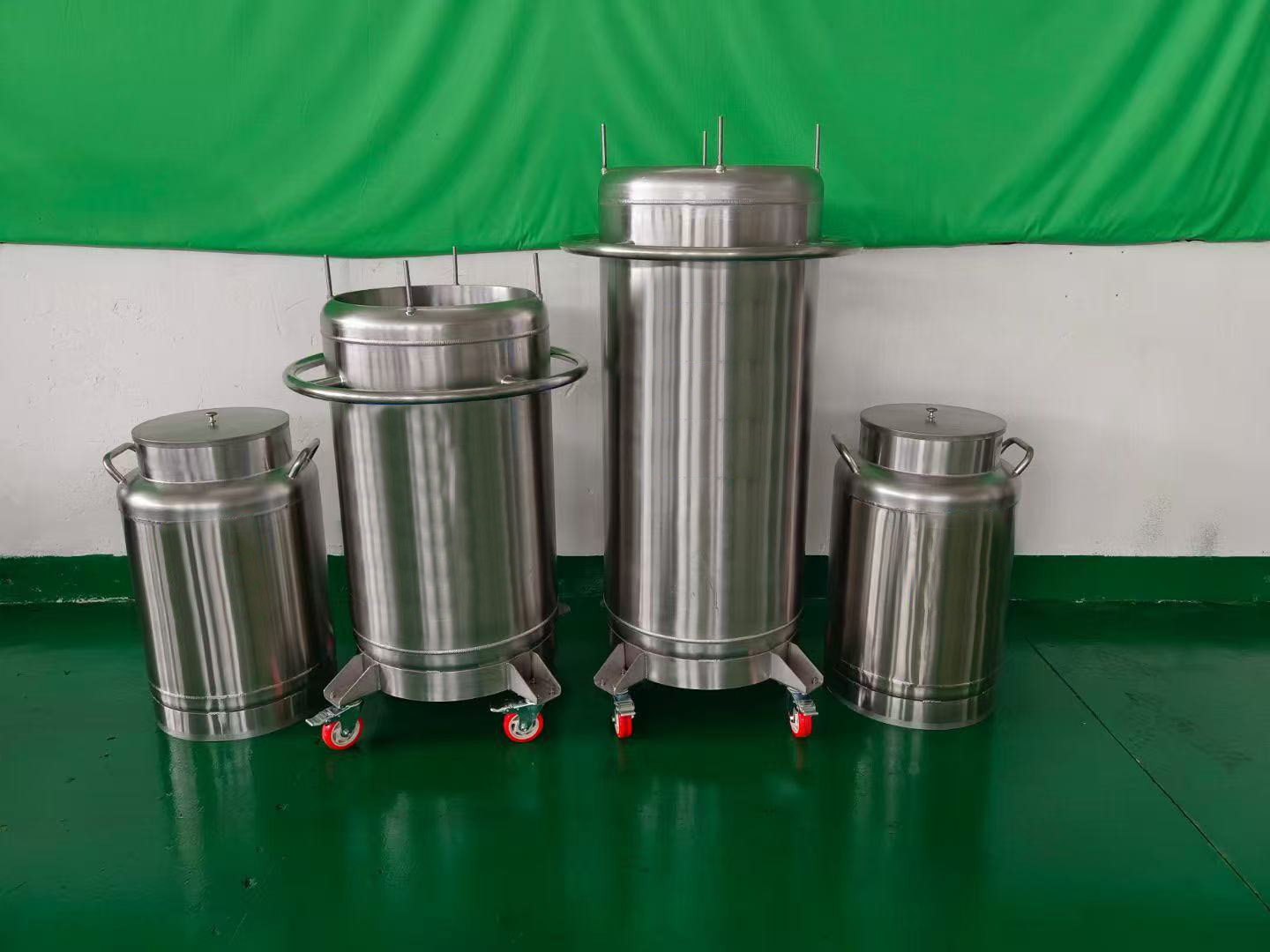

典型结构设计
标准液氮冷阱由以下关键部件组成：
冷阱主体：通常为不锈钢(304 或 316L)材质的圆柱形容器，内壁抛光以减少热阻，部分高端型号采用镀镍处理增强耐腐蚀性能。
液氮容器：环绕冷阱主体的夹层结构，容量从 0.5L 到 10L
不等，配备隔热层(如多层绝热材料)减少液氮挥发，挥发率通常控制在≤0.5L/h。
进气 / 出气接口：采用 KF 或 ISO 真空法兰连接，接口直径根据流量需求设计(常见 DN16 至
DN50)，部分型号内置阀门实现流量调节。
防溅挡板：位于冷阱顶部的多孔金属板，防止液氮飞溅进入真空系统，同时降低对流热损失。
液位监测装置：部分高端型号配备电子液位计或机械浮标，实时显示液氮余量，当液位低于阈值(通常为总容量的 1/3)时触发报警。
操作流程与参数控制
规范化操作步骤
预处理准备：
检查冷阱主体与连接部件的密封性，使用氦质谱检漏仪检测泄漏率应≤1×10⁻⁸Pa・m³/s。
清洁冷阱内部，对于残留有机物的情况，可用无水乙醇超声清洗后烘干。
确认真空系统与冷阱的连接正确，阀门处于关闭状态。
液氮加注：
佩戴专用低温防护装备(防冻手套、护目镜、面罩)，使用长嘴杜瓦壶缓慢加注液氮，初始阶段需预冷 5-10 分钟，避免冷阱因温度骤降产生应力开裂。
加注量控制在容器总容量的 2/3 左右，高不超过 80%，防止液氮溢出。
系统启动：
先开启真空系统，待真空度达到 1×10⁻³Pa 以下时，缓慢打开冷阱进气阀门，控制气体流速≤设计流量(通常标注为
5-50L/min)，避免气流过快导致冷阱温度升高。
实时监测冷阱外壁温度，正常工作时应保持在 - 190℃以下(可通过热电偶或红外测温仪检测)。
运行监控：
每 30 分钟观察液氮液位，当余量不足时及时补充，单次连续运行时间建议不超过 8 小时，避免冷阱结霜过厚影响传热。
记录进出口压力差，当差值超过初始值的 50% 时，表明冷阱内捕集物过多，需停机清理。
关键参数优化
真空度匹配：冷阱工作真空度应与系统匹配，在低真空(1-100Pa)下主要捕获高沸点物质，高真空(<1Pa)时可有效捕集低沸点有机物(如甲醇、乙醚等)。
流速控制：气体在冷阱内的停留时间需≥0.5 秒，对于高流量系统(>50L/min)应采用多级冷阱串联设计。
温度梯度：通过优化冷阱结构(如设置内翅片)形成温度梯度，增强对不同沸点物质的分级捕集能力。
安全操作与风险防控
低温安全防护
液氮的超低温特性可能导致严重冻伤，操作时必须严格遵守：
禁止皮肤直接接触冷阱外壁或液氮，若发生接触，应立即用温水(40℃左右)冲洗，禁止使用热水或摩擦冻伤部位。
在通风不良的空间使用时，需配备氧气监测仪(报警阈值≤19.5%)，防止液氮挥发导致氧气浓度降低引发窒息，建议每 10m³ 空间配备≥1
个强制通风装置。
液氮容器禁止密封，需保持透气孔畅通，防止蒸发压力升高导致爆炸。
设备安全保障
冷阱与真空系统之间应安装安全阀(起跳压力通常为 0.15MPa)，防止系统超压。
避免金属工具直接撞击冷阱低温部位，防止材料低温脆化开裂。
长期停用前，需彻底排净残留液氮，待冷阱恢复至室温后再进行清洁存放。
应用场景与效能提升
典型应用领域
真空系统保护：在分子泵、扩散泵前端安装液氮冷阱，可有效捕获泵油蒸气和水蒸气，使系统真空度提升 1-2 个数量级，延长真空泵使用寿命 30%
以上。
溶剂回收：在有机合成实验中，用于冷凝回收挥发性有机溶剂(如丙酮、乙醇)，回收率可达 95% 以上，既降低成本又减少环境污染。
材料冻干：在真空冷冻干燥中，冷阱作为水汽凝结器，能快速捕获物料升华产生的水蒸气，提高冻干效率 20-40%。
气体纯化：用于惰性气体(如氮气、氩气)的深度干燥，可将露点降至 - 100℃以下，满足高精度电子制造的用气需求。
效能优化策略
定期除霜：当冷阱外壁结霜厚度超过 5mm 时，传热效率下降约 40%，需停机升温除霜，对于连续运行系统可采用双冷阱交替工作设计。
捕集剂辅助：在冷阱内部放置吸附剂(如活性炭、分子筛)，形成 “低温 + 吸附” 协同效应，对低沸点气体(如甲烷)的捕集效率可提升至 85%
以上。
热屏蔽设计：增加多层绝热屏蔽罩(如铝箔包裹的玻璃纤维)，可使液氮消耗率降低 25-30%。
维护保养与寿命延长
日常维护要点
每次使用后，待冷阱恢复室温，用去离子水冲洗内部，去除残留冷凝物，对于油性污染物可使用专用低温清洁剂(如氟碳溶剂)。
每周检查连接法兰的密封垫圈(建议采用氟橡胶材质)，发现老化或变形及时更换，确保密封性能。
每月校准液位监测装置，确保读数误差≤5%。
长期保养策略
每季度进行一次真空检漏，重点检查阀门接口和焊缝部位。
每年对冷阱内壁进行抛光处理，去除氧化层，恢复表面光洁度以减少热阻。
对于闲置超过 3 个月的冷阱，应每月进行一次真空烘烤(80-100℃下保持 2 小时)，防止内部受潮。
技术发展趋势
当前液氮冷阱正朝着智能化、高效化方向发展：新型智能冷阱已实现液氮自动加注、液位自动监测、远程故障诊断等功能;采用微通道结构的高效冷阱，在相同体积下传热面积增加
3 倍，捕集效率提升至 99.9%;结合热泵技术的节能型冷阱，可回收冷量用于预冷进气，使液氮消耗降低 40%
以上。未来，随着低温材料和自动化技术的进步，液氮冷阱将在更多高端制造领域发挥关键作用。
正确掌握液氮冷阱的使用技术，不仅能保障设备安全稳定运行，更能充分发挥其在分离纯化、系统保护等方面的效能。在实际应用中，需结合具体工况优化操作参数，严格执行安全规范，通过科学维护延长设备寿命，从而实现经济效益与安全保障的双重提升。
