4L 低温冷阱基本结构及其市场价格

一、引言

二、基本结构解析

（一）核心组件与材料

4L 低温冷阱通常由以下部分构成：

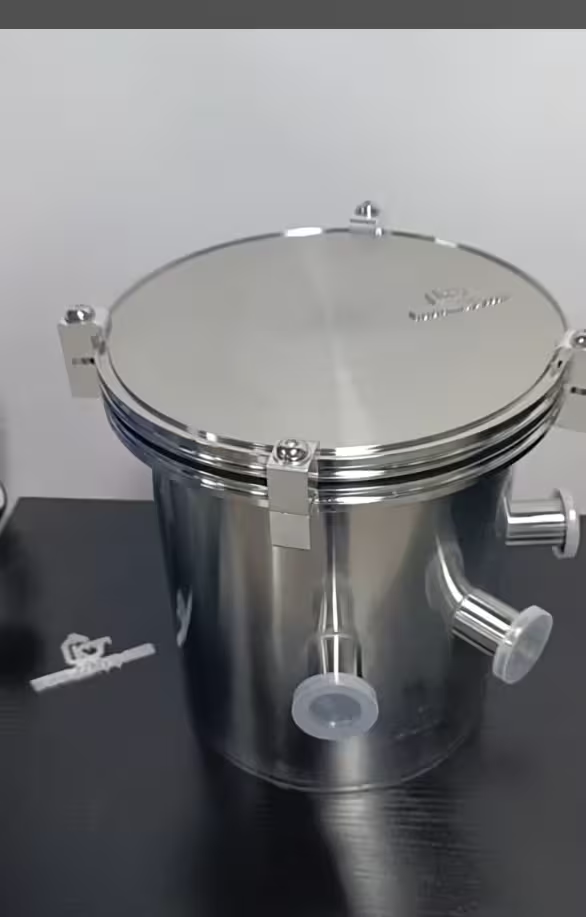

1. 冷阱主体：采用 316L 不锈钢或玻璃材质，具备优异的耐腐蚀性和导热性。例如，FluidX 的 4.6L 冷阱采用全 316L 不锈钢结构，可承受 - 40℃低温并抵御有机溶剂侵蚀。内壁设计为蜂窝状或盘管结构，以增加比表面积（可达 500m²/m³），显著提升冷凝效率。
2. 制冷系统：
   • 机械制冷型：集成压缩机（如长流仪器 CT4-50），通过风冷或水冷方式降温，极限温度可达 - 50℃至 - 135℃。部分高端型号采用双级压缩技术，30 分钟内即可达到 - 105℃。
   • 半导体制冷型：利用半导体温差电效应，无需制冷剂，适合实验室小规模应用，但温度范围较窄（通常 - 25℃至室温）。
   • 液氮型：通过液氮循环实现超低温（-190℃），适合捕获低沸点气体（如甲烷），但需持续供应液氮。
3. 真空接口与阀门：标配 KF25 或 NW25 接口，兼容主流真空泵。排水阀设计便于冷凝液排放，部分型号集成自动排水功能。
4. 控制系统：配备 PID 温控器，精度可达 ±0.5℃，支持远程监控和数据记录。

（二）结构优化设计

• 防腐蚀处理：在制药和化工领域，冷阱内壁常喷涂聚四氟乙烯（PTFE）或采用哈氏合金 C276 材质，以抵御强腐蚀性溶剂。
• 强化传热：通过超导导热片（如铟箔）或波纹管连接，提升热交换效率并减少振动影响。
• 安全冗余：集成过温报警、压力保护和防倒吸装置，确保在极端条件下稳定运行。

三、市场价格分析

（一）价格区间与影响因素

1. 制冷方式：
   • 机械制冷型：国产中端型号（如长流 CT4-50）约 1.2 万 - 2.5 万元，进口品牌（如赛默飞 RVT400）新设备约 3 万 - 8 万元，二手设备约 1.1 万元。
   • 半导体制冷型：价格较低，约 0.8 万 - 1.5 万元，但温度性能有限。
   • 液氮型：基础款约 0.2 万 - 1 万元，但长期使用需考虑液氮消耗成本（约 10 元 / L）。
2. 材质与配置：316L 不锈钢冷阱比玻璃材质贵 30%-50%，集成自动除霜、在线浓度监测等功能的型号溢价可达 50%。
3. 品牌与售后：进口品牌（如赛默飞、FluidX）价格高出国产 30%-100%，但提供 5 年以上真空层质保。

（二）典型型号价格对比

四、应用场景与选购指南

（一）典型应用领域

1. 生物医药：
   • 冻干工艺：在疫苗生产中，冷阱通过 - 80℃冷凝捕获水汽，确保冻干效率和样品活性。
   • 溶剂回收：制药合成中，双级冷阱（-80℃和 - 150℃）可回收 95% 以上的二氯甲烷和乙腈。
2. 化学工程：
   • 真空蒸馏：在石油化工中，-135℃冷阱可有效分离轻烃组分，减少真空泵油污染。
   • 气体纯化：核工业中，哈氏合金冷阱结合在线红外监测，实现氚气纯度 99.9% 以上的捕集。
3. 科研与航天：
   • 材料研究：-190℃液氮冷阱用于超导体低温性能测试。
   • 模拟太空环境：微型冷阱（≤5L）在航天舱内维持湿度≤10ppm，保护电子设备。

（二）选购关键参数

1. 温度需求：根据目标气体沸点选择冷阱类型。例如，捕集沸点 - 80℃的 DMF 需 - 100℃冷阱，而乙醇（沸点 78℃）可用 - 50℃机械冷阱。
2. 捕水能力：4L 冷阱的有效捕水量通常为 2-3kg，需根据蒸发速率选择合适容量。
3. 接口兼容性：确保冷阱接口与真空泵匹配（如 KF25 对应分子泵，NW25 对应旋片泵）。
4. 维护成本：机械冷阱年电费约 0.5 万 - 1.5 万元，液氮冷阱年消耗成本可达 5 万元以上，需综合评估长期投入。

五、维护与故障排除

（一）日常维护要点

1. 清洁保养：每月用软毛刷清理冷凝盘管，避免冰垢影响热交换。使用中性清洁剂，禁止接触腐蚀性化学品。
2. 制冷剂检查：机械冷阱每半年检测制冷剂压力，泄漏时需专业人员补漏并抽真空。
3. 真空度测试：每年使用真空计检测冷阱真空度，若高于 10Pa 需重新抽真空或更换吸附剂。

（二）常见故障处理

1. 降温缓慢：检查冷凝器是否积尘（导致散热不良）或压缩机皮带是否松动，及时清理或更换。
2. 冷凝液结冰堵塞：提高冷阱温度至 - 20℃解冻，必要时手动疏通排水阀。
3. 真空度下降：排查接口密封圈老化或盘管腐蚀，更换部件后重新检漏。

六、总结
