用自动液氮泵给试验箱供液是否可行

在低温试验、材料测试、生物样本保存等科研与工业领域，维持试验箱内部稳定且深低温环境（如-150℃至-196℃）至关重要。液氮（LN2）凭借其超低沸点（-196℃）和易于获取的特点，成为实现这种低温环境常用的冷源之一。传统的液氮供应方式（如手动倾倒或依靠杜瓦罐自身压力供液）存在诸多局限性，而自动液氮泵系统作为一种替代方案，其可行性值得深入探讨。

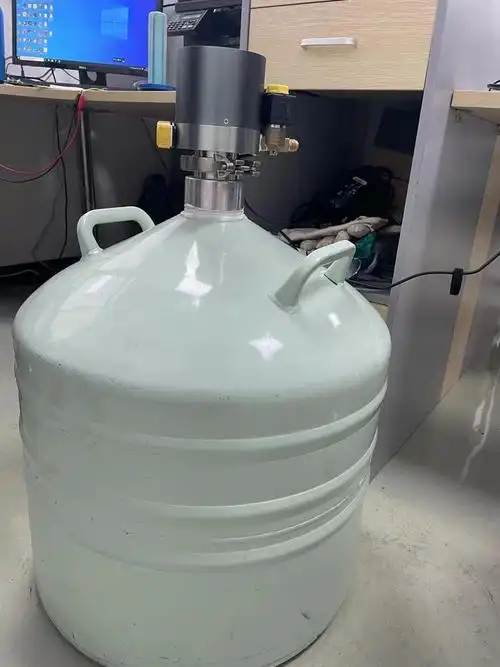

一、 自动液氮泵供液的核心优势

相较于传统方式，自动液氮泵系统为试验箱供液展现了显著的技术优势：

1. 精准流量与压力控制：

   • 核心功能在于提供稳定、可控的液氮输送压力（远高于普通杜瓦罐自增压压力）和精确的流量调节。

   • 直接益处： 确保试验箱内液氮喷射或浸没式冷却的均匀性和高效性，避免局部过冷或供液不足，大幅提升箱内温度场的均匀性 (±0.5℃ ~ ±2℃ 可期) 和稳定性。

2. 满足长距离/高落差输送：

   • 普通杜瓦罐依靠重力或微弱自增压，输送距离短（通常<10米）、提升高度有限（几米）。

   • 自动液氮泵可轻松克服数十米甚至更长的水平输送距离和十几米以上的垂直落差，极大地扩展了液氮储罐（如大型储槽）与试验箱之间的布局灵活性，方便集中供液管理。

3. 实现高自动化与智能化：

   • 系统可与试验箱温控系统集成。基于箱内实时温度传感器反馈，液氮泵的启停和流量能实现全自动闭环控制，精确匹配降温速率需求和保温功耗。

   • 减少人工干预，降低操作风险（冻伤、窒息），尤其适用于无人值守或长时间运行（如老化试验）场景。

4. 提升供液效率与可靠性：

   • 快速响应温度变化需求，缩短降温时间。

   • 避免传统方式中因压力不足导致的供液断续问题，保障试验过程连续稳定。

二、 技术可行性分析：核心在于系统设计与集成

自动液氮泵供液在技术上完全可行，并已在众多领域成功应用，但其稳定可靠运行依赖于精心的系统设计：

1. 泵型选择：

   • 离心式低温泵： 常用。流量范围宽（几升至上百升/分钟），能提供稳定压力（几巴至十几巴）。需特别注意其净正吸入压头（NPSH） 要求，确保泵入口处液氮有足够压力避免汽化（气蚀）。

   • 活塞式/柱塞式低温泵： 可提供更高压力（数十巴以上），适用于需要高压喷雾等特殊应用，但流量通常相对较小，可能有脉动。

2. 关键系统组件：

   • 液氮储罐/源： 大型储槽或集群杜瓦罐，确保充足液氮供应。需考虑蒸发率。

   • 泵前管路与过冷器：

     • 管路：绝热良好的真空绝热管是必须，大限度减少输送途中的冷量损失和液氮气化。

     • 过冷器： 核心组件！位于泵前，利用少量排出冷气对即将进入泵的液氮进行深度冷却（过冷），使其温度显著低于饱和温度（如-205℃以下），大幅提高液氮的NPSH裕量，是防止泵内气蚀、保障泵稳定高效运行的关键。

   • 泵后管路与控制系统：

     • 管路：同样需真空绝热。考虑压力、流量调节阀（电动/气动）。

     • 控制系统： PLC或专用控制器，接收试验箱温控信号，精确调节泵速或阀门开度，实现流量和压力的动态控制。集成安全联锁（液位低、压力异常、温度异常等）。

   • 安全装置： 泄压阀、安全阀、气体排放管路（通向室外）、氧含量监测仪（安装区域）、液位计、压力/温度传感器等。

3. 与试验箱的接口：

   • 需根据试验箱设计的液氮入口方式和流量/压力要求进行匹配。常见方式有直接喷射、浸入式盘管换热等。接口处需可靠密封和绝热。

三、 经济性与适用性考量

1. 初始投资：

   • 自动液氮泵系统（泵、过冷器、控制系统、真空绝热管路、安全设备等）的初始成本显著高于简单的自增压杜瓦罐或重力供液系统。大型储槽也是一笔投入。

2. 运行成本：

   • 电力消耗： 泵和控制系统需要持续供电。

   • 液氮消耗： 系统自身（尤其是过冷器）会消耗少量液氮用于冷却和吹扫。然而，精确的温度控制和减少浪费通常能提高整体液氮利用效率，长期看可能节约液氮用量。维护成本（密封件、专业检修）需计入。

3. 适用场景（推荐）：

   • 对温度均匀性、稳定性要求极高的精密试验（如半导体测试、高端材料研究）。

   • 需要长时间连续、稳定运行的试验（如可靠性测试、环境模拟）。

   • 液氮消耗量大，使用大型储槽集中供液更经济的场合。

   • 试验箱位置分散或距离液氮源较远/有高差，传统方式无法满足。

   • 追求高自动化、减少人工操作的现代化实验室或生产线。

4. 不适用或需谨慎评估场景：

   • 液氮需求量很小、使用频率极低的场合。简单的杜瓦罐更经济便捷。

   • 预算极其有限，且对温度控制精度要求不苛刻。

   • 现场缺乏足够的空间安装泵组、储槽和铺设管路。

   • 缺乏专业技术人员进行安装、调试、维护和应急处理。

四、 挑战与注意事项

1. 系统设计与集成复杂性： 涉及低温流体力学、热力学、控制工程，需专业团队设计安装调试。

2. 初始投资与维护成本： 成本较高，需进行详细的投资回报分析。

3. 安全风险：

   • 极端低温风险： 冻伤（接触液体或冷表面）、材料低温脆变。

   • 窒息风险： 液氮大量泄漏气化导致空间氧气浓度骤降。

   • 压力风险： 密闭空间液体受热气化导致压力剧增（需可靠泄压）。

   • 必须严格遵守安全规范（通风、PPE、气体监测、应急预案）。

4. 维护要求： 需要定期专业维护（密封检查、阀门校验、控制系统更新等）以保证长期可靠运行。

结论：技术可行，需权衡决策

采用自动液氮泵为试验箱供液在技术上是完全可行的解决方案，并且在满足高精度温度控制、长距离输送、高自动化需求等场景下具有显著优势。

然而，该方案的较高初始投资和系统复杂性意味着其并非适用于所有场合。其可行性终取决于：

• 应用需求的核心驱动： 是否对温度均匀性、稳定性、自动化有刚性要求？

• 液氮使用的规模与模式： 用量是否足够大？是否需要集中供液或克服距离/高差？

• 可用预算： 能否承担系统购置、安装和维护成本？

• 技术支撑能力： 是否有能力进行专业设计、安装、操作和维护？安全措施是否到位？

建议：
在决策前，强烈建议进行详细的需求分析和技术评估，咨询专业的低温系统集成商。获取针对具体试验箱参数（容积、目标温度、降温速率、温控精度要求）和现场条件（液氮源位置、距离、空间、预算）的定制化方案与报价，并进行严谨的技术经济性比较（TCO分析），以确定自动液氮泵供液是否是满足您特定需求的且经济的选择。

---
