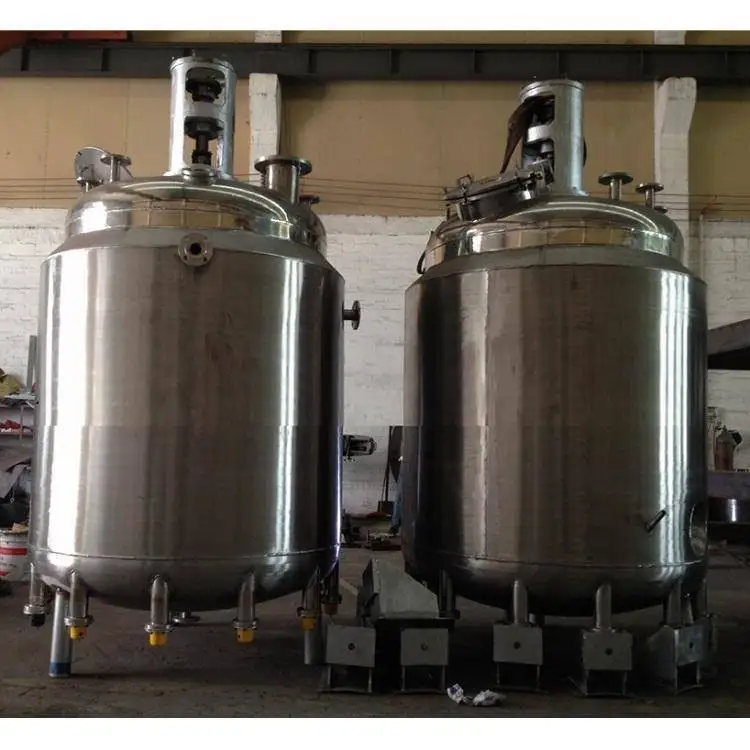

在化工、制药、材料科学等领域,低温反应釜是进行低温化学反应、合成及实验的重要设备。然而,在实际使用过程中,常出现低温反应釜无法达到设定温度的问题,这严重影响了生产效率和实验结果。制冷系统作为低温反应釜实现温度控制的核心部分,其性能直接决定了反应釜能否达到并维持设定温度。本文将对制冷系统可能存在的瓶颈进行详细排查,以找出低温反应釜无法达到设定温度的原因。
一、制冷系统基本原理
低温反应釜的制冷系统通常采用蒸汽压缩式制冷循环,主要由压缩机、冷凝器、节流装置(如膨胀阀)和蒸发器四大部件组成。其工作原理为:压缩机将低温低压的制冷剂气体压缩成高温高压的气体,然后送入冷凝器,在冷凝器中制冷剂气体向外界散热,冷凝成高压液体;高压液体经过节流装置节流降压后,变为低温低压的液体和气体混合物,进入蒸发器;在蒸发器中,制冷剂吸收反应釜内的热量,蒸发成气体,从而降低反应釜的温度;蒸发后的制冷剂气体再次被压缩机吸入,如此循环往复,实现对反应釜温度的控制。

二、制冷系统瓶颈排查
(一)压缩机故障
-
原因分析:压缩机长期运行后,活塞环、气阀等部件磨损,导致压缩机的压缩效率降低,制冷剂的吸气量和排气量减少,制冷量不足。此外,压缩机电机故障、电源电压不稳定等也会影响压缩机的运行效率。
-
排查方法:首先,检查压缩机的运行电流,与额定电流进行对比。若运行电流低于额定电流,可能是压缩机效率下降。其次,测量压缩机的吸气压力和排气压力。在正常运行情况下,吸气压力和排气压力应在规定的范围内。若吸气压力过高,排气压力过低,说明压缩机的压缩效率降低。
-
解决措施:对于磨损的部件,如活塞环、气阀等,应及时更换。检查电机和电源线路,确保电机正常运行和电源电压稳定。
-
原因分析:压缩机润滑油不足、润滑油变质或润滑系统堵塞,会导致压缩机部件之间的摩擦增大,产生过多的热量,影响压缩机的正常运行,甚至造成压缩机损坏。
-
排查方法:查看压缩机的油位,确保润滑油在规定的油位范围内。检查润滑油的颜色和黏度,若润滑油变黑、变稠或有杂质,说明润滑油变质,需要更换。同时,检查润滑系统的油路是否畅通,有无堵塞现象。
-
解决措施:添加适量的润滑油,更换变质的润滑油。清洗润滑系统,确保油路畅通。
(二)冷凝器散热不良
-
原因分析:冷凝器长期运行后,表面会积聚大量的灰尘、污垢、油污等,阻碍了热量的散发,导致冷凝器的散热效率降低。尤其是在环境较为恶劣的情况下,如空气中含有大量的粉尘、油烟等,更容易造成冷凝器表面脏污。
-
排查方法:观察冷凝器表面是否有明显的脏污现象。可以用手触摸冷凝器的表面,若感觉温度较高,且散热片之间有大量的灰尘和污垢,说明冷凝器散热不良。
-
解决措施:定期对冷凝器进行清洗,可采用压缩空气吹扫、清水冲洗或专用清洗剂清洗等方法,确保冷凝器表面清洁,散热良好。
-
原因分析:对于风冷式冷凝器,冷却风扇的作用是将冷凝器散发的热量带走。若冷却风扇电机故障、风扇叶片损坏、风扇转速过低或风扇转向错误等,都会导致冷却风量不足,冷凝器散热不良。
-
排查方法:启动冷却风扇,观察风扇是否正常运转,有无异响、振动等现象。测量风扇电机的电压和电流,检查电机是否正常工作。同时,检查风扇叶片是否完好,安装是否牢固。
-
解决措施:更换损坏的风扇电机和风扇叶片,调整风扇的转速和转向,确保冷却风扇正常运行,提供足够的冷却风量。
-
原因分析:对于水冷式冷凝器,冷却水的流量不足、水温过高或水质差等都会影响冷凝器的散热效果。冷却水流量不足可能是由于水泵故障、管道堵塞、阀门开度不足等原因引起;水温过高可能是由于冷却水池容积过小、冷却水循环不畅或环境温度过高导致;水质差会导致冷凝器管道结垢,降低传热效率。
-
排查方法:检查水泵的运行情况,测量水泵的出口压力和流量,确保水泵正常工作。查看管道是否有堵塞现象,清理管道内的杂物。调整阀门开度,保证冷却水的流量。测量冷却水的温度,若水温过高,检查冷却水池的情况和冷却水循环系统。对冷却水进行水质检测,若水质差,应进行水质处理,如软化、除垢等。
-
解决措施:维修或更换故障的水泵,清理管道堵塞物,调整阀门开度。增大冷却水池的容积或改善冷却水循环系统,降低冷却水温度。进行水质处理,定期对冷凝器管道进行清洗除垢。
(三)节流装置故障
-
原因分析:膨胀阀是制冷系统中的重要节流部件,其作用是将高压液体制冷剂节流降压,使其变为低温低压的液体和气体混合物。膨胀阀堵塞主要包括脏堵和冰堵两种情况。脏堵是由于制冷剂中含有杂质,如金属屑、灰尘、油污等,堵塞了膨胀阀的阀孔或通道;冰堵是由于制冷剂中含有水分,在膨胀阀处温度降低到冰点以下,水分凝结成冰,堵塞了阀孔。
-
排查方法:脏堵时,膨胀阀的进口温度较高,出口温度较低,且阀体表面可能有结霜现象。用手触摸膨胀阀前后的管道,进口管道较热,出口管道较冷。冰堵通常发生在系统运行一段时间后,当膨胀阀处温度降低到冰点以下时,突然出现堵塞现象,表现为蒸发器结霜融化,反应釜温度升高,一段时间后又可能恢复正常,反复出现。
-
解决措施:对于脏堵,需要拆下膨胀阀进行清洗,清除内部的杂质。同时,对整个制冷系统进行清洗,更换干燥过滤器,防止杂质再次堵塞。对于冰堵,需要对制冷系统进行干燥处理,更换干燥过滤器,去除制冷剂中的水分。
-
原因分析:膨胀阀的开度调节不当,会导致制冷剂的流量过多或过少。若开度太大,制冷剂流量过多,会造成蒸发器内制冷剂液体不能完全蒸发,导致压缩机液击;若开度太小,制冷剂流量不足,蒸发器的制冷量减少,反应釜温度无法降低。
-
排查方法:观察蒸发器的结霜情况和压缩机的运行状态。若蒸发器结霜不均匀,压缩机吸气温度过高或过低,可能是膨胀阀调节不当。测量膨胀阀前后的压力和温度,与正常运行时的参数进行对比,判断开度是否合适。
-
解决措施:根据制冷系统的运行参数,缓慢调节膨胀阀的开度,直到蒸发器结霜均匀,压缩机运行正常,反应釜温度能够达到设定值。
(四)蒸发器问题
-
原因分析:蒸发器表面结霜过厚会阻碍热量的传递,降低蒸发器的制冷效率。结霜过厚主要是由于反应釜内的湿度较大、蒸发器温度过低或除霜系统故障等原因引起。
-
排查方法:观察蒸发器表面的结霜情况,若霜层厚度超过
5mm,且结霜不均匀,说明结霜过厚。同时,测量反应釜内的温度和湿度,检查除霜系统是否正常工作。
-
解决措施:对于手动除霜的蒸发器,应及时进行除霜操作,可采用停机自然化霜或人工除霜的方法。对于带有自动除霜系统的蒸发器,检查除霜定时器、除霜加热器等部件是否正常工作,及时修复故障,确保除霜系统正常运行。
-
原因分析:蒸发器管道堵塞可能是由于制冷剂中含有杂质、管道内部生锈或焊接时留下的焊渣等原因引起。管道堵塞会导致制冷剂流量减少,蒸发器的制冷量降低。
-
排查方法:测量蒸发器进出口的压力和温度,若进口压力较高,出口压力较低,且温差较大,说明蒸发器管道可能堵塞。用手触摸蒸发器管道,堵塞部位前后的温度差异较大。
-
解决措施:对于轻微的堵塞,可以采用高压氮气吹扫的方法进行清理。对于严重堵塞的管道,需要拆下蒸发器进行清洗或更换。
(五)制冷剂问题
-
原因分析:制冷系统存在泄漏点,导致制冷剂逐渐泄漏,系统内的制冷剂不足,制冷量下降,无法达到设定温度。常见的泄漏点包括管道接口、阀门、焊接处等。
-
排查方法:观察压缩机的吸气压力和排气压力,若吸气压力和排气压力均低于正常值,且蒸发器结霜不均匀,甚至出现部分结霜、部分不结霜的现象,说明制冷剂不足。可以用肥皂水或卤素检漏仪对制冷系统进行检漏,查找泄漏点。
-
解决措施:找到泄漏点后,进行修复,如焊接、更换密封件等。修复完成后,对制冷系统进行抽真空处理,然后按照规定的充注量充注制冷剂。
-
原因分析:制冷剂充注过多会导致冷凝器内的制冷剂液体过多,冷凝面积减少,散热效率降低,排气压力升高,压缩机的功耗增加,同时蒸发器内的制冷剂液体不能完全蒸发,可能造成压缩机液击。
-
排查方法:测量压缩机的排气压力和吸气压力,若排气压力过高,吸气压力也较高,且蒸发器结霜过厚,压缩机外壳温度较低,可能是制冷剂充注过多。
-
解决措施:从制冷系统中放出多余的制冷剂,使制冷剂的充注量符合规定要求。
(六)其他因素
-
原因分析:制冷系统中的阀门,如截止阀、电磁阀等,若出现阀芯卡死、密封不严等故障,会导致制冷剂的流量控制失常,影响制冷系统的正常运行。
-
排查方法:检查阀门的开关是否灵活,有无泄漏现象。可以通过测量阀门前后的压力和温度,判断阀门是否正常工作。
-
解决措施:维修或更换故障的阀门,确保阀门的正常开关和密封性能。
-
原因分析:低温反应釜的温度控制系统包括温度传感器、控制器、执行机构(如电磁阀、电动阀等)等。若温度传感器故障,无法准确测量反应釜内的温度;控制器故障,无法正确输出控制信号;执行机构故障,无法根据控制信号调节制冷剂的流量或压缩机的运行状态,都会导致反应釜温度无法达到设定值。
-
排查方法:检查温度传感器的接线是否牢固,测量传感器的阻值是否正常。对控制器进行校准,检查控制器的输出信号是否正确。测试执行机构的动作是否灵活,能否根据控制信号正常工作。
-
解决措施:更换损坏的温度传感器、控制器和执行机构,对控制系统进行调试和校准,确保温度控制准确可靠。
三、排查步骤总结
-
初步观察:观察低温反应釜的运行状态,包括压缩机、冷凝器、蒸发器、节流装置等部件的外观,有无异常结霜、漏油、异响等现象。查看仪表盘上的压力、温度等参数,与正常运行时的参数进行对比。
-
检测压力和温度:使用压力表和温度计测量制冷系统各部件的压力和温度,如压缩机的吸气压力和排气压力、冷凝器的进出口温度、蒸发器的进出口温度、膨胀阀前后的压力和温度等,判断各部件的工作是否正常。
-
检漏操作:对制冷系统进行检漏,查找是否存在制冷剂泄漏点。可采用肥皂水检漏、卤素检漏仪检漏等方法,重点检查管道接口、阀门、焊接处等容易泄漏的部位。
-
检查电气系统:检查压缩机电机、冷却风扇电机、膨胀阀线圈、温度传感器、控制器等电气部件的接线是否牢固,电源电压是否稳定,电机是否正常运转,控制器是否正常工作。
-
分析故障原因:根据观察和检测到的现象,结合制冷系统的工作原理,分析可能存在的故障原因,逐一排除不可能的因素,确定终的故障点。
-
采取解决措施:针对确定的故障点,采取相应的解决措施,如更换损坏的部件、清洗脏污的部件、调节膨胀阀的开度、充注或放出适量的制冷剂等。
-
调试和验证:解决故障后,对低温反应釜进行调试,观察其运行状态和温度控制情况,确保反应釜能够达到并维持设定温度。
四、结论
低温反应釜无法达到设定温度的原因可能涉及制冷系统的多个部件和环节。通过对压缩机、冷凝器、节流装置、蒸发器、制冷剂等关键部件的详细排查,结合压力、温度检测和检漏等操作,可以准确找出制冷系统的瓶颈问题。在实际工作中,应定期对低温反应釜的制冷系统进行维护和保养,如定期清洗冷凝器、更换润滑油、检查制冷剂充注量等,以提高制冷系统的运行效率,确保低温反应釜的正常使用。同时,操作人员应熟悉制冷系统的工作原理和故障排查方法,以便在出现问题时能够及时准确地进行处理,减少生产和实验的损失。
