液氮换热系统作为专为
- 150℃以下环境设计的枢纽设备，承担着精准实现冷量与热能高效传递的核心功能。不同于常规换热器，其工作场景的极端性使其面临一系列独特技术瓶颈：普通钢材在 -
196℃时会因韧性丧失而脆化开裂；300℃以上的温差导致设备部件收缩差异剧烈，易产生致命热应力；环境热量侵入直接加剧液氮气化损耗 ——
实测数据显示，30℃环境中未保温的 DN150 管道每小时气化损失高达 76.5 Nm³；更需应对液氮气化后 696
倍的体积膨胀效应，微小泄漏即可能引发系统压力骤升。正是对这些极端挑战的突破性解决，使其成为支撑液氮经济高效运转的关键热能枢纽。
通过创新结构设计、特种材料应用及精密制造工艺，液氮换热系统成功攻克上述难题，成为支撑液氮经济的核心热能枢纽。以下将深入解析其技术原理与应用实践。
主要类型与技术特点
缠绕管式液氮换热系统
针对合成氨、空分装置等复杂工艺中多股流体同步换热的需求，缠绕管式换热器展现出显著优势。其核心结构采用多组金属管（通常为不锈钢或铝合金）螺旋分层缠绕于中心筒体，形成同轴多层盘管构型，每层管束可独立通入不同介质，实现多流道并行换热。
-
分段独立制冷：通过三级换热器依次处理
42℃→-63.6℃、-63.6℃→-127.2℃、-127.2℃→-188℃的温区，精准匹配梯度降温需求；
-
多介质协同能力：可同时处理
H₂（-191.5℃/1.8MPa）、N₂-H₂合成气（-193.4℃/5.19MPa）、污氮（-191.5℃/0.18MPa）等多股流体，适配复杂工艺场景；
-
自紧缩设计：缠绕结构允许管束自由收缩，可有效释放热应力，保障系统长期稳定运行。
该结构尤其适用于高压氮气逐级液化与净化气预冷的复杂工艺，在合成氨低温液氮洗系统中成为不可替代的核心设备。

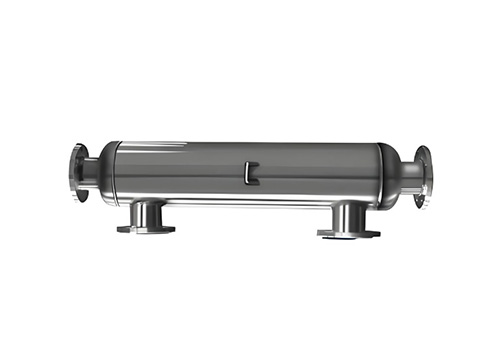

列管式与翅片管换热器
针对小型系统或特殊工况，经强化设计的列管式换热器提供了经济高效的解决方案。其中，液氮深冷油气回收换热器采用翅片管设计，通过多项技术创新突破传统列管局限：
-
水平翅片管布局：采用层叠巡回式翅片管束布置，大幅提升气侧换热面积，强化传热效率；
-
动态防结霜系统：换热管外壁涂覆特种防覆冰涂层（PVM/MA
共聚物丁酯 + 鲸蜡硬脂醇棕榈酸酯 + 羧甲基纤维素复合配方），接触角＞150°，可使冰粘附力降低 80%，减少结霜对换热的影响；
-
可调折流板：通过定位杆与定位孔配合，可灵活调整折流板间距，优化气流组织与滞留时间，适配不同工况需求。
此类换热器在油气回收、实验室小型系统等场景中表现优异，其方形壳体设计便于维护，尤其适配含不凝性气体的冷凝回收过程。
技术参数
|
特性
|
铝制板翅式
|
缠绕管式
|
强化列管/翅片式
|
|
适用温度
|
-269~200℃
|
-200~150℃
|
-196~100℃
|
|
设计压力
|
≤13.5MPa
|
≤15MPa
|
≤6MPa
|
|
多股流能力
|
中等(2-20流道)
|
优异(4+流道)
|
有限(通常1-2流道)
|
|
应用
|
空分设备、LNG
|
合成氨、大型化工
|
油气回收、实验系统
|
行业应用场景
-
半导体制造：在晶圆刻蚀过程中，液氮换热器可提供
- 100℃级精准温控（±0.5℃），保障反应气体（如 SF₆）的稳定冷凝回收，确保工艺稳定性；
-
深冷粉碎：在食品级超微粉体制备中，翅片管式换热器实现氮气闭路循环，有效避免物料污染，满足食品级洁净要求；
-
油气回收：通过液氮深冷技术结合多参数（温度
/ 压力 / 流量）实时监测，使 VOCs 回收率达 99.9%，同时实现能耗降低 40%，兼具环保与经济性。
液氮换热系统凭借其技术创新性与场景适配性，已成为极低温热能传递领域的关键设备，为多个工业领域的高效运行提供核心支撑。
