运用自动液氮泵给低温液氮槽供液连接方式

发布时间:2024-11-07,浏览量:97


  在低温液氮槽供液系统中,自动液氮泵扮演着至关重要的角色。为了确保液氮槽在低温条件下稳定运行,自动液氮泵必须能够有效地将液氮从储罐输送至使用点,并保证流量、压力等参数在预设范围内。通常,自动液氮泵的连接方式包括直接管道连接、软管连接及集成控制系统连接等。这些连接方式对系统的效率、安全性以及液氮的供给速度都有着直接影响。接下来将详细介绍这些连接方式的具体实施步骤及其数值要求。

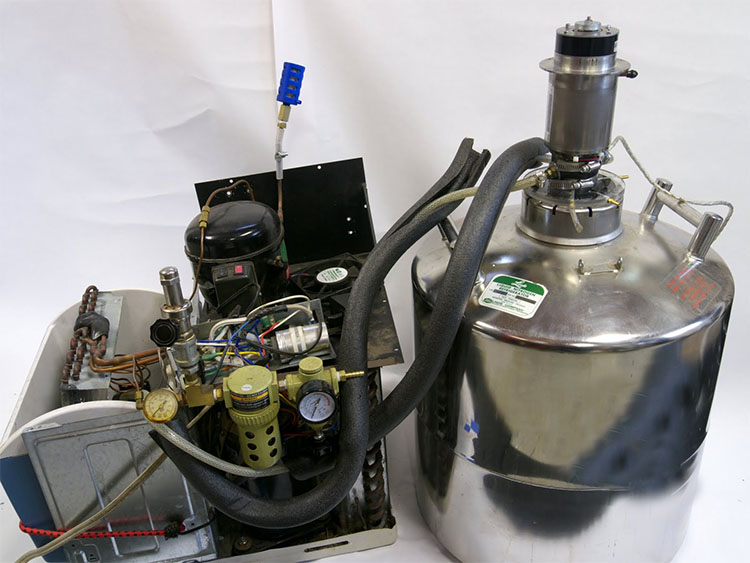

管道连接

  自动液氮泵连接方式

  在液氮泵的运作过程中,连接方式不仅仅是物理的管道搭建,更涉及到多个技术细节。不同的连接方式适用于不同的场景和需求。具体来说,常见的连接方式包括硬管连接、软管连接、以及带有温控和压力控制的智能控制系统连接。下面将分别介绍这三种常见的液氮泵连接方式,并给出实施过程中的关键参数。

  1. 硬管连接

  硬管连接是常见的一种方式,尤其适用于需要高流量和长时间连续运行的场合。硬管连接方式可以提供稳定的压力和流量输送,同时减少因软管老化或磨损带来的风险。硬管连接通常使用不锈钢或铜管,具备良好的耐低温和耐腐蚀性能。具体操作流程如下:

  - 液氮泵与储液罐连接:液氮泵的入口端通过金属管道与液氮储罐的液氮出口连接。这个连接部分需要使用专用的低温阀门,以确保在低温条件下仍能保持密封性。一般情况下,液氮泵的入口管道内径为25mm到50mm不等,具体尺寸根据泵的流量要求而定。

  - 压力设定:液氮泵通常设定在2-4 bar的压力范围内(约相当于200-400 kPa)。这个压力值能够保证液氮以适当的速度流向低温槽并避免由于压力过低而造成的供液不稳定。

  - 出口管道:液氮泵的出口管道通常与低温槽连接,管道设计要考虑到液氮流速和冷却效果。一般建议液氮出口管道内径为20mm到40mm,避免流速过大而引起液氮浪费或温度失控。

  2. 软管连接

  软管连接的优点是灵活性强,便于调整和移动。特别是在需要临时或灵活供液的场景中,软管连接方式非常常见。软管连接适用于较小规模的低温液氮使用场合。软管的材料通常为耐低温橡胶或聚氨酯,能够承受液氮低温环境下的脆性变形。具体连接步骤如下:

  - 软管长度与直径选择:软管的长度通常不超过10米,以保证流量的稳定性。软管内径一般在20mm到30mm之间,流量过大会导致软管过度膨胀,流量过小则可能无法满足设备需求。

  - 连接接口与密封:软管的接口一般采用快速接头或螺纹连接方式,要求密封性强,避免液氮泄漏。根据使用需求,可以使用带温控传感器的接口,实时监测温度变化,防止低温液氮在传输过程中因外界温度过高而发生气化。

  - 压力控制:软管连接系统中,压力一般控制在1-3 bar之间,具体取决于供液的具体需求。系统的出口端可以使用调压阀来稳定压力,确保液氮以适当的速度和压力输送至低温槽。

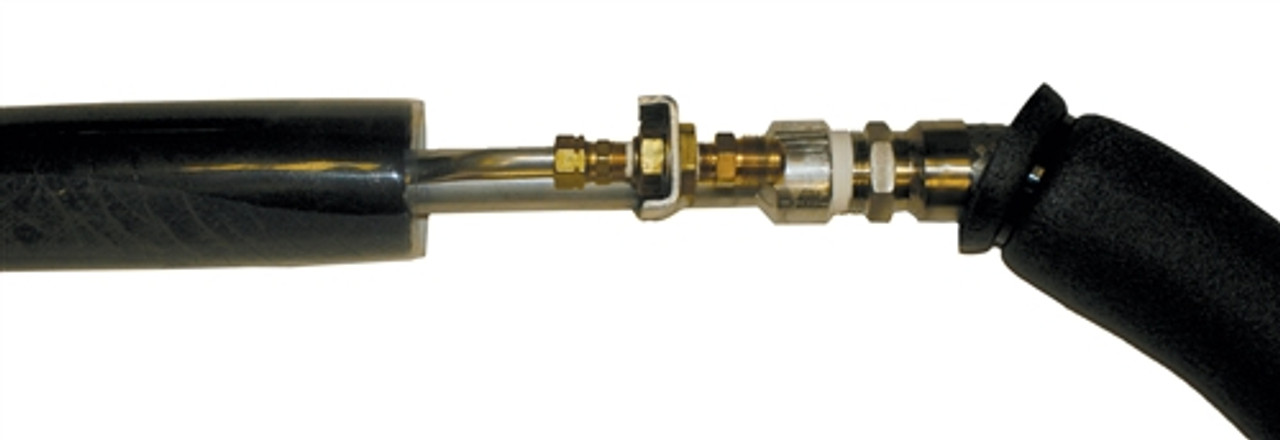

液氮泵连接系统组件

  3. 智能控制系统连接

  随着自动化技术的发展,现代低温液氮供液系统已经逐渐引入智能控制系统,这使得液氮的供应更加精确、可靠。智能控制系统连接方式通常包括液氮泵、温度传感器、压力传感器以及自动调节阀门的集成系统。此类系统能够实时调节液氮的流量、压力和温度,并进行远程监控。

  - 控制系统配置:智能控制系统通常配备压力传感器、流量计和温度传感器,以实时监控液氮的流动情况。流量控制一般设定在10-50 L/min(升每分钟)之间,具体数值取决于液氮泵的规格和需求。

  - 自动调节与报警系统:一旦监测到液氮流量异常或温度超标,控制系统会自动调整泵的工作模式,保证系统的安全性和稳定性。压力过高或过低时,系统会自动切换到备用泵,避免系统故障。

  - 远程控制与监控:智能控制系统还可以通过网络连接,实现远程监控与控制。操作员可以在任何地方通过手机或计算机实时查看液氮供给情况,并在发生异常时进行远程操作或报警。

  供液过程中的注意事项

  在自动液氮泵连接和供液过程中,必须严格按照标准操作程序执行,以确保系统的稳定性与安全性。液氮的低温特性使得任何泄漏或操作不当都可能导致系统故障或安全事故。操作人员需要定期检查液氮泵、管道、软管等设备的完好性,确保接口处的密封性。同时,定期检查温控系统,防止过低温度导致设备冻结或损坏。
