真空冷冻干燥依靠低温真空环境，让物料内部冰晶直接升华为水蒸气，以此留存物料原有形态、生物活性与营养成分，广泛应用于生物医药、生物制剂、天然药材、珍稀果蔬、纳米新材料研发等领域。整套冻干系统稳定运行的核心，在于持续高效移除升华产生的水汽;常规机械压缩式冷阱受冷媒限温度限制，面对高含水物料、含有机溶剂配方、超高真空工艺场景时，水汽捕集能力会出现明显瓶颈。液氮冷阱依托液氮
-
196℃恒定深冷条件，作为冻干机外置或集成式水汽捕集装置，可补足传统制冷冷阱的性能短板，优化冻干周期、成品品质与真空系统使用寿命，现已成为高精度冻干工艺的主流配套方案。
一、液氮冷阱适配冻干机的基础工作原理
冻干完整流程分为预冻、一次升华干燥、二次解析干燥三个阶段，物料冰晶升华生成的大量水汽会持续涌入真空管路，若无法及时冷凝截留，水汽会回流至干燥仓造成物料吸潮塌陷，还会进入真空泵内部，引发泵油乳化、腔体锈蚀，拉低系统真空上限。
液氮冷阱串联布置在冻干干燥仓与真空泵组之间，核心依靠低温凝华原理完成水汽拦截：液氮通入冷阱内部换热盘管，将腔体内壁稳定维持在 -
185℃~-196℃区间;水蒸气、乙醇、丙酮等各类可凝性蒸汽流经低温壁面时，分子热运动大幅衰减，直接由气态凝华为固态冰霜附着在腔体内部，仅有空气、氮气等不可凝气体被真空泵抽出系统外部。
水在 -
196℃环境下饱和蒸气压趋近于零，水汽几乎可以被完全捕集;即便添加有机溶剂辅料的配方药液，各类挥发性溶剂蒸汽同样能被高效冷凝回收，从根源上稳定冻干仓内部真空环境，保障升华过程持续平稳开展。
二、冻干机配套液氮冷阱整体结构组成
适配冻干工况的液氮冷阱为模块化集成结构，各部件围绕低温保温、稳定换热、真空密封、安全管控设计，主要分为五大部分：

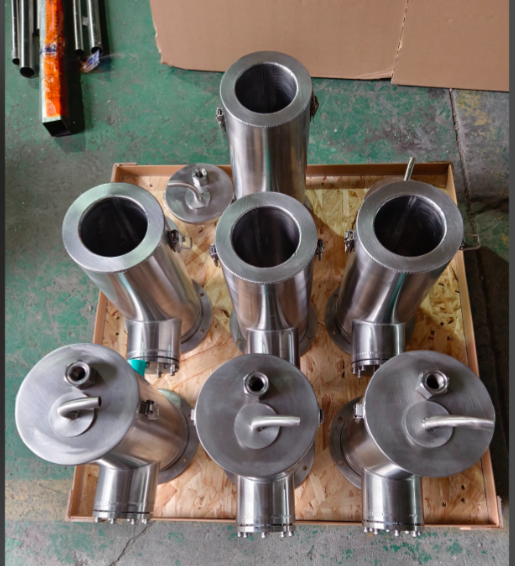

冷阱主体腔体
多采用 304/316
不锈钢一体焊接成型，内部布置翅片式换热盘管，大幅扩充冷凝接触面积，提升结霜容纳量;腔体外部包裹多层真空绝热保温层，降低常温环境侵入带来的冷量损耗，减少液氮无谓消耗，适合长时间间歇冻干作业。根据安装方式可分为内置一体式、外置串联式两类，钟罩式小型冻干机多选用外置便携款，工业舱体冻干机优先集成内置结构。
液氮供给单元
包含立式液氮杜瓦储罐、真空绝热输送管路、低温截止调节阀。储罐储存液氮，通过阀门调控介质输送流量，按需供给冷阱换热回路;真空夹套管路可规避输送途中液氮受热汽化，保障冷量输送效率。量产连续工况可搭配自动液氮补给系统，依托液位传感器联动阀门启停，无需人工频繁加注液氮。
真空衔接管路与隔断阀
两端分别对接冻干仓抽气口、真空泵进气口，管路搭配高真空隔断球阀;除正常抽气作业外，停机化霜、设备检修阶段可关闭阀门，隔绝冷阱与主真空腔体，避免空气倒灌影响仓内洁净度。管路内壁做抛光处理，不易积攒冰霜与残留物料，清洁便捷。
测温与压力监测组件
腔体内部布设多点温度传感器、真空压力探头，外接数显控制终端，实时查看冷阱内壁温度、系统真空度，便于操作人员根据冻干阶段微调液氮供给量，把控结霜堆积状态。
泄压与安全保护部件
配备低温泄压阀、防过压安全阀，当冷阱内部氮气积攒压力超标时自动泄压，规避密闭腔体压力异常风险;同时设置氮气排空管路，换热后汽化的常温氮气有序排出车间，提升现场作业安全性。
三、液氮冷阱应用于冻干机的核心实用优势
相较于冻干机原厂标配的机械制冷冷阱，液氮制冷方案在限低温、捕集效率、工况适配性、系统防护层面具备多重实用价值，贴合不同规模冻干生产需求：
(一)限低温加持，真空度更稳定，缩短冻干耗时
常规机械冷阱低稳定温度普遍在 -
55℃~-85℃区间，高水分物料升华高峰期水汽量大时，冷凝负荷超出上限，仓内真空会出现波动，升华速率被迫放缓;液氮冷阱恒定 -
196℃低温可提供充足冷凝余量，系统真空度可提升 1~2 个数量，真空环境波动小。稳定低压条件下，物料升华速度明显提升，整体冻干周期可缩短
20%~40%，大批量加工场景可有效提升设备周转效率。
针对蛋白、益生菌、活性疫苗这类热敏性物料，稳定真空可允许适度上调搁板加热温度，在不破坏生物活性的前提下加快解析干燥，降低物料长时间低温放置带来的活性衰减问题。
(二)兼容含溶剂体系冻干，实现溶剂回收与洁净生产
不少生物医药冻干制剂会添加乙醇、叔丁醇等有机溶剂作为助冻辅料，机械冷阱低温不足以彻底捕捉溶剂蒸汽，溶剂会持续进入真空泵，腐蚀泵体、溶解真空泵油，缩短泵体使用寿命;液氮超低温环境可将绝大多数有机溶剂蒸汽冷凝留存于冷阱内部，冻干结束化霜融化后可统一收集溶剂，经过简单处理二次回用，既减少原辅材料消耗，也避免有机废气直接排放带来的环保压力，溶剂整体回收率可达
95% 上下。
(三)全方位保护真空机组，降低设备运维成本
水汽与有机溶剂蒸汽进入真空泵是泵体损耗的主要诱因：水汽造成泵油乳化失效，有机介质腐蚀内部叶片、腔体，会大幅缩短真空泵维保周期。液氮冷阱作为前置屏障，提前拦截全部可凝性气体，泵油更换周期显著拉长，真空泵整体使用寿命可得到有效延长;同时杜绝泵油蒸汽返流至冻干仓污染样品，保障成品洁净度，适配医药
GMP 洁净生产规范要求。
(四)工况适配范围更广，可应对特殊冻干物料
高糖分、高胶质果蔬食材：草莓、荔枝、枸杞等含糖量较高物料易出现冻干塌陷，充足低温冷量可牢牢锁住水汽，防止水分回流导致物料软化变形，成品孔隙结构完整、复水性更佳;
纳米粉体、气凝胶等新材料：这类物料比表面积大，吸附水分能力强，需要超高真空环境深度干燥，液氮冷阱可轻松搭建所需真空条件，保障粉体含水量达标;
小批量研发试样：实验室小型冻干机加装便携液氮冷阱，无需改造主机制冷系统，即可拓展工艺边界，满足多种配方研发测试需求。
(五)启停灵活，间歇作业能耗更可控
无需像机械制冷机组提前长时间开机预冷，开启液氮供给数分钟内即可达到设定低温，随用随开;冻干作业结束关闭阀门即可停止制冷，闲置期间无持续耗电损耗，科研实验室间断性试验场景使用更为经济。
四、分行业典型应用场景落地
1. 生物医药冻干领域
疫苗、多肽药物、血清、活菌制剂等产品对活性保留、无菌洁净等要求严苛。一方面超低温真空环境大程度保全生物分子结构，另一方面杜绝油汽、水汽污染药液;针对含醇类药用配方，同步回收有机溶剂，契合药企降本与环保管控要求，是中试研发车间与无菌生产线常用配套方案。
2. 特色食品与滋补品冻干
虫草、海参、名贵食用菌、鲜果脆片加工过程中，高含水量原料升华水汽负荷大，液氮冷阱可规避物料夹心、返潮、收缩塌陷问题，成品外观饱满，营养留存完整;批量加工时缩短生产周期，提升车间单日产能。
3. 新材料与科研实验室研发
高校实验室、科研院所开展气凝胶、高分子多孔材料、无机粉体干燥实验时，常需要超低真空脱除结合水，常规冷阱难以达成工况标准。外置式液氮冷阱适配各类台式、钟罩式冻干机，改装便捷，可灵活切换多种实验工艺，通用性较强。
五、冻干机配套液氮冷阱选型实操要点
选型需结合冻干设备规格、物料特性、运行模式综合判定，避免参数冗余或性能不足，核心考量维度如下：
依据冻干仓容积确定冷凝容量
按照单批次物料大水汽析出总量核算冷阱内部容霜空间，常规工况预留 30% 以上余量;小型实验室冻干机适配 5L~15L 腔体冷阱，工业舱体冻干机选用
30L~100L 大容量款式，防止单次冻干结霜过厚堵塞气流通道。
区分运行模式选择供给方案
间断性研发试验：选用小型液氮杜瓦罐人工加注即可，设备投入更低;24 小时连续量产加工：搭配大容积液氮储罐 +
自动补液控制系统，减少人工值守，温度与冷量供给更稳定。
材质匹配物料腐蚀性
纯水体系果蔬、药材冻干选用 304 不锈钢腔体即可;酸碱药液、有机溶剂体系冻干，接触面优先选择 316L
不锈钢，提升耐腐蚀能力，延长设备使用周期。
接口尺寸与原有真空系统兼容
核对冻干机抽气口、真空泵进气口管径规格，定制匹配法兰接口，保证管路密封性，杜绝漏气造成真空度下滑。
兼顾运维便捷性
优先选择腔体可快拆结构，结霜清理、内部清洗简单;医药洁净场景可选配可喷淋清洗结构，满足洁净消杀需求。
六、日常使用运维与故障规避规范
规范运维可稳定设备性能、降低液氮消耗、规避安全隐患，日常重点做好以下工作：
定期除霜作业
冷阱内壁结霜厚度超过 5mm
时，换热效率会明显下降，水汽捕集能力随之衰减。单次冻干周期结束后，关闭液氮供给，通入常温洁净空气让冰霜自然融化，排放积水并彻底擦干腔体;连续生产可采用双冷阱交替运行模式，一台化霜、一台工作，实现不间断冻干生产。
做好管路保温与检漏
定期检查液氮输送绝热管路保温层有无破损，管路接头、真空法兰密封圈是否老化漏气;漏气不仅会加快液氮挥发，还会导致外界空气进入系统，拉低真空指标，发现密封件老化及时更换。
管控液氮加注规范
加注液氮时遵循低温液体操作规范，佩戴防冻劳保用品，避免皮肤直接接触低温介质;储罐留存合理气相空间，不可完全灌满，预留受热汽化膨胀空间。
闲置期间养护
设备长期停用前，彻底排空腔体积水，烘干内部空间，关闭所有阀门;杜瓦罐留存少量液氮维持罐体绝热性能，定期检查储罐真空夹层状态。
常见轻微问题处置
真空度提升缓慢：优先排查管路漏气、冷阱结霜过厚;液氮消耗过快：多为保温层破损、阀门微漏，逐段检查保温与阀门密封性;排气压力偏高：及时开启泄压管路，清理内部积存氮气。
液氮冷阱凭借 -
196℃恒定深冷的先天优势，突破了传统机械制冷冷阱的温度上限局限，在提升冻干效率、优化成品品质、保护真空机组、兼容多类型物料配方等方面具备突出实用价值。无论是科研小试研发，还是医药、食品、新材料领域工业化冻干生产，合理匹配规格的液氮冷阱系统，能够优化整套冻干工艺链条的运行成本与产出品质。实际应用中，结合物料含水特性、有机溶剂组分、生产排班模式做好选型与日常运维，可充分发挥深冷捕集技术优势，适配多样化真空冻干工艺需求。
