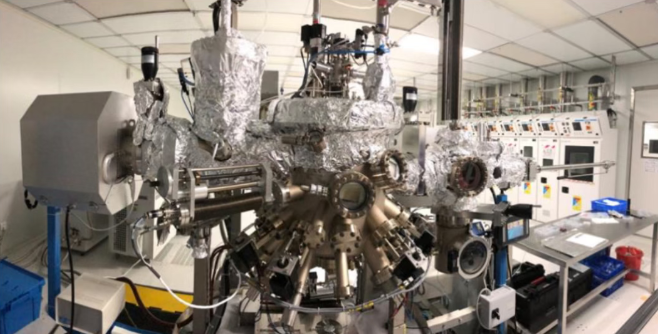

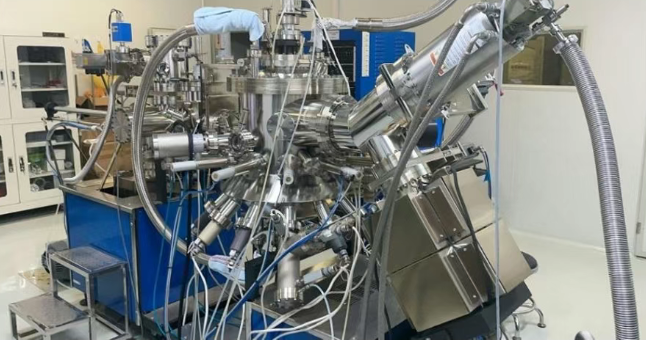

分子束外延（MBE）是一种在超高真空环境下精确沉积单晶薄膜的技术，广泛应用于半导体激光器、探测器和量子器件研发。MBE设备对真空环境的要求往往达到10⁻¹⁰
Torr以上，而液氮系统在其中扮演着重要角色。本文将梳理MBE液氮系统的主要功能、典型构成、常见配置及运行要点，为相关工艺和设备管理人员提供一份实用参考。
一、MBE设备为什么需要液氮系统

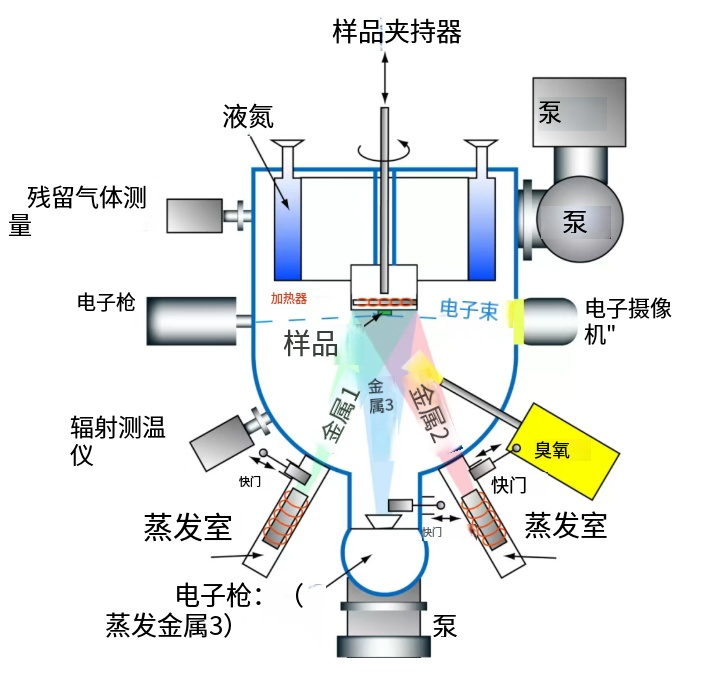

在MBE腔体中，蒸发源炉在高温下产生分子束流，伴随而来的还有热量辐射和杂气解析。液氮系统主要有以下作用：
1. 冷屏（Cryoshroud/
Cryopanel）的冷源
大型冷屏内通入液氮，其表面温度降至约77
K（-196℃）。腔体内部件散发的热量由冷屏吸收，显著降低热辐射对样品和腔壁的影响。同时，冷屏的巨大低温表面通过冷凝和捕集作用，有效吸附水汽、二氧化碳、有机分子等残余气体，提高有效抽速，维持超高真空。
2.
缩短抽空时间，改善真空品质
配合离子泵与钛升华泵，液氮冷屏能快速将水汽分压降下来，这对生长高质量单晶层有直接帮助。在进行长时间工艺时，冷屏持续工作可抑制腔体本底杂质回升。
3.
保护蒸发源与样品
隔离各蒸发源之间的热串扰，减少挡板动作、源炉升降温带来的真空波动，液氮系统起到了热稳定与保护的双重作用。
二、液氮系统的典型组成
MBE设备液氮系统并不只是简单的液氮注入，而是一套包含供给、输送、控制、传感和安全保护的完整系统。
1.
液氮供应与输送
通常由自增压液氮杜瓦或小型液氮储罐提供。使用真空绝热管道连接到MBE腔体冷屏的入口，以减小传输过程中的冷量损失。管道须采用低热漏设计，避免结霜结冰影响安全。
2.
相分离器与排气
进入冷屏前，常配置气液分离装置，确保送入的是液态而非气液混合物，避免气堵。冷屏内部流道设计需能顺畅排出氮气，并配有背压控制，使液氮在屏内适度流动，维持全面低温。
3.
液位检测与自动补液
为保证冷屏持续处于低温状态，系统依赖液位传感器（如热偶规式或电容式）监测冷屏回路的液位。当液位低于阈值，自动补液阀门开启从杜瓦补充液氮。部分设备采用排气温度或压力变化辅助判断。
4.
安全泄压与排气处理
液氮系统必须设有安全阀和排气管道，防止管路或冷屏因憋压损坏。排气应引至室外或安全区域，避免在室内造成缺氧风险。
三、常见运行模式与配置差异
根据设备规模和工艺要求，MBE液氮系统主要有两种配置模式：
间歇补液模式
适用于小型研究型MBE。冷屏液氮夹层靠手动或定时补液，消耗量可通过杜瓦磅秤或单次补液周期估算。操作简单，但液位波动较大，冷屏温度可能出现周期性变化。
连续流动与自动维持模式
多在产品型或超稳定需求MBE上采用。通过自动控制阀维持液氮循环，配合排放背压阀，保证冷屏内始终充满液氮，温度稳定，本底波动小。有些腔体还分设不同冷屏区域，独立控温。
四、液氮系统运行中的关注点
1.
液氮消耗与成本
冷屏尺寸、环境辐射、蒸发源挡板开启频率等都直接影响消耗量。建议记录单位时间液氮用量，结合工艺步骤分析是否有异常升高。液氮供给不稳或杜瓦压力不足，可能源自杜瓦自身升压慢或管道漏热。
2.
冷屏温度与真空关联
运行中若出现真空度缓慢上升，需观察冷屏回温迹象。可能是液氮补给不足、排气不畅或冷屏流道有冰堵。定期烘烤腔体后，恢复液氮冷却前要确保各密封面干燥，避免水汽凝结堵塞管路。
3.
防止热冲击与材料应力
MBE冷屏和密封件通常为不锈钢、铜或无氧铜材质。在预冷或化霜时，升降温速率宜平稳，过快的温度变化可能引起焊缝泄漏。化霜时的水需通过排液口引出，防止污染腔体。
4.
氧气富集风险
液氮冷却的管道和冷屏表面，若暴露空气，会导致氧气冷凝并富集，有氧化或助燃危险。维护时需确保系统回温至常温并充分置换空气。
五、日常维护与常见异常排除
-
补液不停但冷屏不冷：检查相分离器是否正常工作，有无气堵；管路真空绝热层是否失效。
-
真空突然变差伴随冷屏压力升高：可能冷屏内部泄漏，氮气引入真空腔，必须停机检漏修复。
-
液氮管路外部严重结霜：表明绝热层破损或连接处漏冷，需修复绝热并注意防止冻伤。
建议定期校验液位传感器和补液阀门动作，检查安全阀功能，保持排气通道畅通无阻。设备长时间停机时，应排尽冷屏内液氮并用于干燥氮气吹扫。
MBE液氮系统是维持超高真空、保证薄膜生长质量的关键辅助系统。它看似简单，却涉及低温、流体、控制和安全的协同。深入理解其构成与运行特性，结合工艺需求做好配置与维护，才能让液氮系统稳定服务于分子束外延这一要求严格的工艺环境。
