一、空温式汽化器

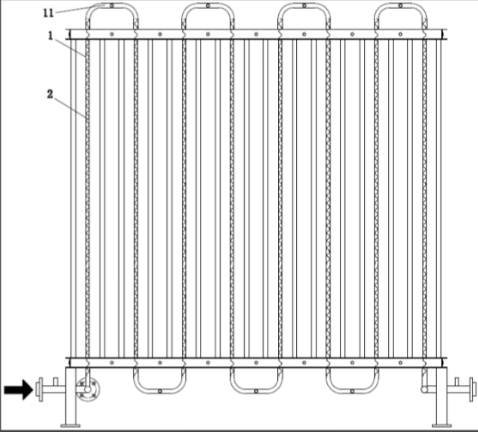

它不需要额外能量，靠空气自然对流加热。你看到的“大家伙”其实是一排排竖着的铝管，内部结构可以拆成三部分：
1.
翅片换热管（主体）
这是汽化器真正的“内部”，不过它本身就是裸露的，没有外壳。每根管子截面是星形翅片结构：
-
中心圆孔：液氮/氮气流过的通道，直径通常10-30mm。
-
放射状翅片：从中心向外伸出8-12片立翅，像星星。材料是导热极好的铝合金，总换热面积是光管的8-10倍。
-
连接方式：多根翅片管上下串联，靠弯头连接，形成一条蛇形流道。为了加大换热面积，往往会用多组蛇形管并联。
2.
底部集液管（进液/出气总管）
所有并联翅片管的底部会汇总到一根水平集液管上，管上钻有小孔，将液氮均匀分配到每一路。这种强制均分设计能防止偏流——如果有的管路进液多、结霜快，会形成冰堵，导致局部压力升高。
3.
顶部集气管与温度监测
顶部同样有汇总管，已经气化的常温氮气由此汇集，送往用气端。出口处会安装温度传感器和结霜观察口（其实就是一段裸露的连接管），一旦出口管段开始结霜，就说明换热能力不足了，需要切换或停用化霜。
二、水浴式汽化器（带外壳）

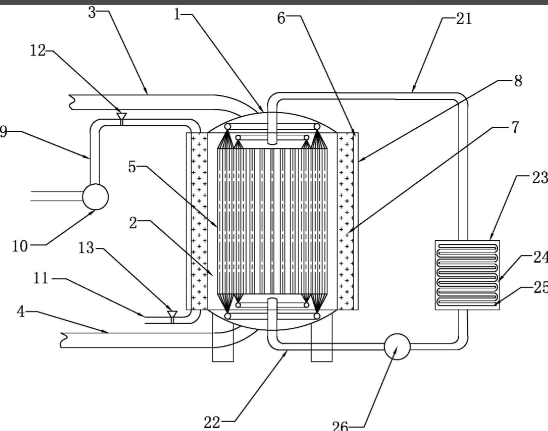

当环境温度低或需要大流量恒温供气时，会采用水浴式，它有一个封闭筒体，内部结构是：
-
不锈钢盘管：呈螺旋状或蛇形盘绕在筒体内，液氮在里面走，管内压力可高达几十兆帕。
-
热水/蒸汽加热夹套或直管：盘管浸没在60-80℃的热水中（由电加热或蒸汽通入维持水温）。热水在筒内由下而上流动，与盘管内的低温流体逆流换热。
-
破涡导流板：为防止热水形成涡流短流，筒体内常焊有弓形隔板，引导水上下交错冲刷盘管，提高换热效率。
-
高压汽化器专用结构：用于油田、气密测试等场景时，盘管采用壁厚≥2mm的不锈钢无缝管，绕制成直径300-500mm的螺旋束，每一圈之间用定距块隔开，确保水力冲刷间隙。筒体两端往往有法兰盖，可抽出整个盘管芯子进行清洗或更换。
三、高压与超高压汽化器的内部细节
你之前问过压力能达到70MPa，这类汽化器（如氮气增产车）内部结构更侧重机械安全：
-
等强度弯管：所有弯头都采用冷弯或热推制成，弯曲半径不小于管径的3倍，减薄量严格控制在10%以内。
-
高压管束密封：盘管与管板或集气管的连接不使用常规胀接，而是球面密封、卡套接头或焊接，承压可达140MPa。
-
防自紧结构：由于深冷到常温的巨大温差，管道会产生热胀冷缩。高压汽化器内部会设置膨胀补偿弯或滑动支架，避免把应力传递给外壳或支座。
