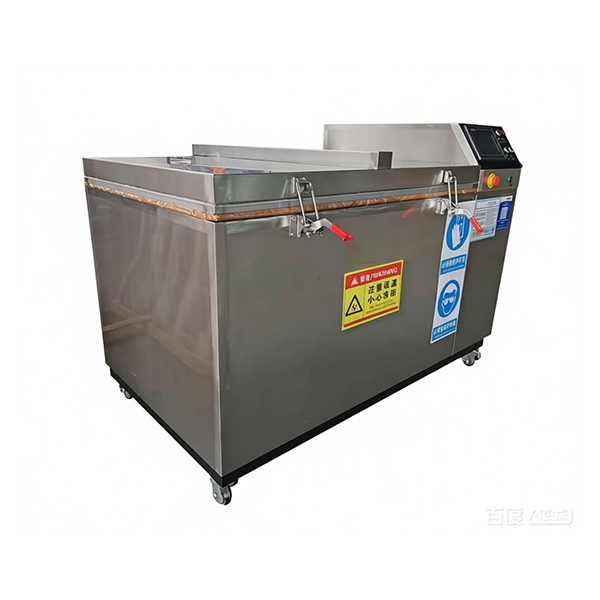

液氮深冷箱以液氮（LN₂，沸点 - 196℃）为冷源，通过直接喷射或间接换热方式将工作室温度降至 - 100℃~-196℃区间，广泛应用于高速钢刀具、硬质合金、轧辊、阀门、轴承、航空航天零部件的深冷处理，以及生物样本、电子元器件的低温可靠性测试。液氮汽化后体积膨胀约 696 倍，1 升液氮可产生约 696 升氮气，在密闭空间内易造成氧浓度骤降引发窒息；同时 - 196℃的低温可在接触瞬间造成皮肤和组织冻伤，设备运行中还存在超压、管路冻结、玻璃观察窗炸裂等风险。使用液氮深冷箱必须从环境布局、人员防护、操作流程、维护保养和应急处置五个维度建立规范，任何环节的疏漏都可能导致设备损坏或人身伤害。
一、安装环境与通风要求
液氮深冷箱必须安装在通风良好的立房间或专用区域，严禁放置在地下室、密闭隔间或无外窗的空间内。房间换气次数应不低于 15 次 / 小时，优先采用机械强制通风，排风口设置在房间下部靠近地面处，因为氮气密度略大于空气，泄漏后会在低洼处积聚。房间面积与设备容积需匹配，一般每立方米工作室对应不小于 10 平方米的使用空间，确保液氮意外全部汽化后氧浓度仍能维持在安全范围内。
区域内必须安装固定式氧浓度监测仪，传感器布置在呼吸带高度（距地面 1.5~1.8 米）和地面附近各一只，报警阈值设定为 19.5%（一报警）和 18%（二报警），报警信号联动声光报警器和强制通风风机。设备周围预留不小于 0.8 米的操作维护空间，背面与墙壁间距不小于 0.5 米，便于冷凝器散热和管路检修。地面应采用防滑、耐腐蚀材料，不得使用易碎裂的普通瓷砖，低温液体洒落可能导致瓷砖炸裂。设备附近不得存放易燃易爆物品，不得使用明火检测泄漏，氮气虽不可燃但会稀释氧气，明火反而加剧缺氧风险。
供电方面需配置立电源回路，电压波动范围不超过 ±10%，接地电阻不大于 4Ω。水冷机型需接入冷却水，进水压力 0.2~0.4MPa，水温不高于 30℃。液氮供给管路应采用真空绝热软管或硬管，管路走向避免人员频繁通行区域，接口处定期用皂液法检测密封性。
二、个人防护装备
操作液氮深冷箱的人员必须穿戴完整的低温防护装备，缺一不可。手部防护选用 - 196℃凯夫拉或皮革低温手套，厚度不小于 3mm，手套口应覆盖袖口，防止液氮沿手臂灌入；严禁使用棉质手套，棉纤维吸附液氮后会紧贴皮肤，加剧冻伤程度。眼部防护佩戴防雾护目镜或全面罩，防止液氮飞溅和低温气体刺激眼部。身体防护穿着长袖防寒工作服和长裤，裤脚应覆盖鞋帮，避免液氮溅入鞋内；鞋子选用防滑、防穿刺的安全鞋，禁止穿凉鞋、拖鞋或带钉鞋进入作业区。
操作人员需经过低温安全专项培训并考核合格，培训内容包括液氮理化特性、设备操作规程、冻伤急救流程、窒息应急处置和设备报警代码识别。新员工须在持证人员监护下操作满规定学时后方可立上岗。作业区域应至少两人同行，严禁单人在密闭空间内操作液氮设备，确保发生意外时有人呼救和救援。
三、开机前检查
每次开机前需完成系统性检查，确认设备处于安全可用状态。首先检查液氮储罐液位，液位低于 20% 时应提前补充，避免运行中途断冷导致试验中断和工件温升。检查液氮管路各阀门状态，增压阀、出液阀、回气阀开关位置正确，管路无异常结霜或结露，接口处用皂液检测无气泡产生。
电气部分检查电源指示灯、温控仪、传感器显示是否正常，PT100 温度传感器示值与环境温度偏差不超过 ±1℃。检查工作室内部是否清洁，无遗留工具、工件或杂物，箱门密封条完好无破损、无硬化开裂，观察窗玻璃无裂纹。安全装置检查包括超温保护器设定值是否正确（通常为高使用温度 + 10℃）、安全阀铅封是否完好、紧急停止按钮是否复位。
对于间接冷却式深冷箱，还需检查载冷剂（通常为无水乙醇或硅油）液位和循环压力，正常压力范围 0.3~0.5MPa，液位低于视镜中线时及时补充。确认所有检查项无误后，关闭箱门并确认密封到位，方可启动设备。
四、运行操作规范
设备启动后，先设定工艺参数，包括目标温度、降温速率、保温时间、回温速率和循环次数。降温速率不宜过快，常规深冷处理推荐 1~3℃/min，避免工件因热应力过大产生开裂；对于大尺寸或复杂形状工件，应采用阶梯式降温，在 - 40℃、-80℃等关键温度点设置保温平台，使工件内外温度均匀。
运行过程中每小时巡检一次，重点查看温度显示值与设定值偏差（应≤±0.5℃）、液氮喷射状态（无异常飞溅或管路堵塞）、风机运转声音（无异响）、管路和箱体表面结霜情况（异常大面积结霜提示漏冷或泄漏）。巡检时记录温度、液氮液位、压力等参数，形成运行日志。
运行期间严禁随意调整控温参数、除霜参数和安全阀设定值。严禁在低温状态下强行开启箱门，箱内 - 196℃冷气骤然外泄会造成操作人员冻伤，同时冷热冲击可能导致观察窗玻璃炸裂。确需中途开门取放工件时，应先执行回温程序，待箱内温度回升至 - 40℃以上，佩戴全套防护装备后缓慢开门，身体侧立于门旁，避免正面面对冷气涌出方向。
五、液氮补充与转运
液氮补充是日常操作中风险较高的环节。补充前确认储罐压力正常（自增压罐工作压力 0.05~0.15MPa），连接真空绝热软管时确保接头密封到位。开启阀门时缓慢操作，先微开增压阀升压，待压力稳定后再打开出液阀，避免压力骤变导致管路振动或液氮喷溅。
补充过程中操作人员必须站在上风向，面部避开注液口，防止低温气体和液氮飞溅。注液速度不宜过快，观察液位计或称重显示，达到设定液位后依次关闭出液阀、增压阀，待管路内残余液氮汽化后排空再拆卸软管。拆卸软管时可能残留低温液体，需确认软管回温至常温后再徒手操作。
液氮转运使用专用低温容器（杜瓦瓶），严禁使用普通保温杯、玻璃瓶或塑料容器盛装液氮，这些容器无法承受低温冲击，易碎裂导致液氮大面积泄漏。转运过程中保持容器直立，避免倾倒和剧烈碰撞，杜瓦瓶颈塞不得完全密封，需留有排气通道防止超压。
六、样品取放规范
深冷处理工件的取放需使用专用工具，包括长柄夹具、不锈钢提篮或料筐，严禁徒手或使用普通铁质工具伸入箱内。工件装入料筐时应均匀摆放，工件之间留有不小于 10mm 间隙，保证冷气流通，避免堆叠导致内部工件温度不均。
从低温箱内取出工件时，先将料筐提至箱口颈管下方停留 5~10 秒，使附着在工件表面的液氮滴落回流后再完全取出，减少液氮带出量。取出的工件应放置在专用隔热托盘或不锈钢台面上，不得直接放置在普通桌面或地面，低温工件会导致接触面凝水结冰甚至材料脆裂。
工件回温应在空气中自然回温或采用温水浴（40~42℃）加速回温，严禁直接用热水冲淋或明火烘烤，急剧温差会导致工件开裂。生物样本类取放需使用冻存盒和冻存架，冻存管应确保密封完好，避免回温时管内压力升高导致爆管。
七、安全保护与报警处理
液氮深冷箱配备多重安全保护装置，运行中出现报警时应按规范流程处置，不得盲目复位。常见报警包括超温报警（箱内温度超过设定上限）、低温报警（温度低于设定下限）、液氮低液位报警、氧浓度低报警、压缩机 / 风机故障报警、传感器故障报警等。
报警发生后，先通过控制面板查看报警代码和当前状态，判断故障类型。氧浓度低报警时，立即停止作业，人员撤离至通风区域，开启强制通风，待氧浓度恢复至 19.5% 以上并查明泄漏源后方可重新进入。液氮低液位报警时，按补充流程及时加注液氮，避免断冷导致试验失败。超温报警需检查液氮供给是否中断、电磁阀是否卡涩、风机是否停转。
故障未排除前严禁反复复位报警或强行启动设备，避免二次损坏。严禁私自拆解温控系统、压力安全阀、爆破片等核心部件，安全阀和爆破片属于特种设备安全附件，需由有资质的机构定期校验。设备出现液氮大量泄漏时，立即切断液氮供给总阀，开启全部通风设备，人员撤离至上风向，设置警戒区域，待氮气扩散、氧浓度恢复正常后再进行检修。
八、日常维护与定期检验
建立分维护制度是保障设备长期稳定运行的基础。日常维护由操作人员每日执行，内容包括检查箱门密封、观察窗清晰度、管路外观、液位和压力显示，清理箱内冰霜和杂物。每周检查阀门密封性（皂液法）、风机运转状态、氧浓度监测仪校准状态，清理冷凝器灰尘。
每月由设备管理员执行专项维护，校准 PT100 温度传感器（偏差超过 ±0.5℃时调整或更换），润滑电磁阀和风机轴承，检查电气接线端子有无松动，测试超温保护器和紧急停止按钮功能。每季度检查真空绝热管路的真空度、管路耐压性，校验压力表。
每年由专业机构或厂家进行全面检验，包括箱体真空夹层真空度检测（正常≤5Pa，真空度下降会导致静态蒸发率升高和外壁结霜）、安全阀校验（起跳压力设定值 0.15MPa）、爆破片更换、温控系统精度校准、电气绝缘测试。设备长期停用前应将箱内温度回升至室温，清理干燥后关闭箱门，每月通电运行一次防止压缩机卡缸，液氮储罐保持低液位存放并定期检查压力。
九、应急处置
液氮深冷箱作业现场需配备应急物资，包括 40~42℃恒温水浴箱、无菌纱布、急救箱、便携式氧浓度仪、正压式空气呼吸器（密闭空间必备）。所有操作人员应熟悉以下应急流程。
低温冻伤处置：液氮溅到皮肤或接触低温部件后，立即将受伤部位浸入 40~42℃温水中复温 15~30 分钟，水温不得超过 45℃，严禁揉搓、按摩冻伤部位，严禁使用干冰或冰雪擦拭，复温后用无菌纱布覆盖并立即就医。若衣物冻结在皮肤上，不要强行撕扯，连同衣物一起温水浸泡后分离。眼部冻伤用温水冲洗后立即送医。
氮气窒息处置：发现人员在液氮区域晕倒，救援人员必须佩戴正压式空气呼吸器方可进入，严禁无防护盲目施救。将伤者转移至通风良好处，解开衣领保持呼吸道通畅，给予吸氧，意识丧失者立即进行心肺复苏并拨打急救电话。
液氮泄漏处置：小量泄漏时开启强制通风，切断泄漏源，用温水冲洗结冰部位加速汽化；大量泄漏时立即疏散人员，设置警戒区，从上风向接近处置，必要时呼叫专业救援。泄漏区域不得使用明火和电器开关，防止电火花引发次生事故。
