实验室采购液氮变温冷台时，常见的做法是比对低温度和控温精度这两项指标。设备到位后却常遇到这样的状况：高温段控得平稳，一到-100℃以下就开始来回摆动；降温时 overshoot 十几度，回升又迟迟上不来；或者一个工艺跑下来液氮消耗远超预期。这些现象大多不是设备本身的问题，而是对这套系统的控温逻辑不够熟悉——它并非单一制冷设备，而是由液氮制冷、电加热补偿与 PID 调节共同配合的双向温控平台。把工作原理理清后，各项功能的实际用途也就容易理解了。
一、系统的构成与各自承担的任务
一套典型的液氮变温冷台系统通常包含以下部分：
-

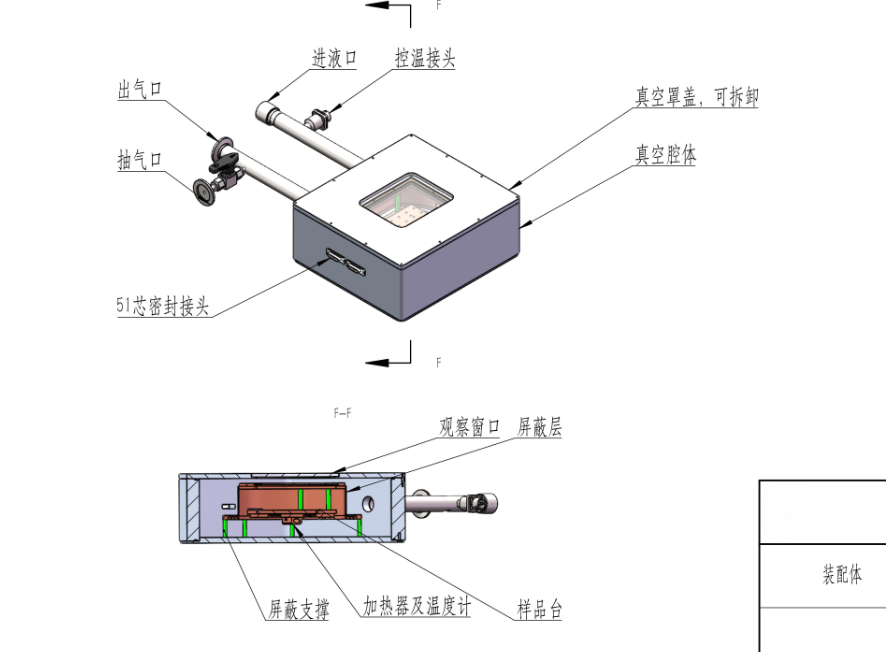

冷台本体：多为铜或铝合金基体，表面设样品安装面与测温孔，外部包覆真空或绝热腔体以减少漏热。
-
液氮供给单元：包括杜瓦瓶、增压阀、输液软管、电磁阀与喷嘴。负责提供降温能力。
-
电加热单元：绕制或贴装在冷台内部的加热丝，负责在低温段做精细补偿，并在升温段承担主要任务。
-
测温与控制系统：铂电阻或热电偶配合 PID 控制器，实现程序升降温曲线。
-
腔体与环境控制：真空罩、惰性气体吹扫口、防结霜视窗及观察窗加热。
-
安全联锁：涵盖超温保护、液位低报警、过压泄放与氧含量监测接口。
理解这套架构的关键在于：降温靠液氮，稳温和升温靠电加热。液氮只能“往下拉”，无法停在某个温度点；真正决定控温精度的，是电加热对液氮冷量的实时抵消能力。因此，当设备在低温段出现波动时，排查方向应优先关注加热功率余量、PID 参数整定以及测温点与样品的贴合程度，而非一味怀疑液氮供应。
二、核心功能与实际应用场景
1. 宽温区连续可调
常规机型覆盖室温至 -190℃ 左右，部分配置可延伸至 -196℃。需要注意的是，下限温度通常指空载、良好真空条件下的冷台基体温度，装载样品并接通引线后的实际可用温度会高出 10～30℃。规划实验时应按后者预留余量，避免将目标温度设定在设备限边缘。
2. 程序升降温与速率控制
支持分段设定降温速率、保温时长与回升速率，这是区别于简单浸泡式深冷的关键功能。典型应用包括：
-
材料低温拉伸、冲击前的试样调温；
-
橡胶、密封件的脆化温度测定；
-
电子元器件、传感器的低温性能筛选；
-
相变、结晶过程的低温观察（配合显微镜头）。
变温速率的可控性直接影响数据可比性。同一批试样若以不同速率降温，测得的转变温度可能出现数度偏差，因此工艺曲线应当固定并记录存档。
3. 双向控温与循环复现
可在一次运行中完成“降温—保温—回升—再次降温”的完整循环，适合研究可逆转变或进行多次重复加载。执行此类曲线时，升温段完全依赖电加热，所需时间往往长于降温段，排布实验计划时需将此因素考虑在内。
4. 气氛与防结霜控制
水蒸气在低温表面结霜会干扰光学观察，也会改变样品的热接触状态。常见应对方式有三种：抽真空、通干燥氮气或氩气吹扫、视窗局部加热。抽真空绝热效果好但会带走样品热量（对轻质或含挥发分样品不利）；吹扫惰性气体操作简便但耗气量大。选择时需结合样品特性权衡。
5. 多点测温与数据记录
除冷台基体温度外，建议在样品附近增设一支立测温元件进行对照。基体温度与样品实际温度存在滞后差，厚样品或低导热材料尤为明显。双通道记录能直观呈现这一偏差，是后续修正工艺参数的依据。
三、选型阶段需要确认的参数
-
目标温度与装载条件。明确带载后的实际温度需求，而非仅参考空载下限。同时确认样品尺寸、质量、材质以及是否需要接线或透光。
-
变温速率要求。降温速率受液氮供液压力与流量限制，升温速率受加热功率限制。若工艺要求“30min 内从 -190℃ 回升至室温”，需核算加热功率是否达标。
-
控温精度与均匀性指标。需明确该指标的测试条件（空载或带载、单点或多点），并将其写入技术协议。
-
液氮消耗量与现场供液方式。连续长时间低温运行的耗液量不容忽视，现场杜瓦瓶容量、更换频次以及是否接入集中供液都需提前规划。
-
接口与扩展性。确认是否预留了力学加载杆、电引线、光纤或摄像窗口等穿线孔，后期改造的难度和成本远高于初期选配。
-
安装环境与安全配置。液氮汽化会置换氧气，室内使用必须保证通风并配置氧含量报警装置；密闭小空间尤需注意。
四、常见问答
Q：为什么设定 -150℃，实际样品只有 -130℃？
这属于正常现象。冷台显示的多为基体温度，样品与基体之间存在接触热阻和传热滞后。解决办法是在样品近旁增设测温点，以样品温度作为控制或修正依据，同时改善样品与台面的贴合（如使用导热脂、压紧夹具）。
Q：低温段温度来回摆动怎么办？
优先检查三项内容：加热功率是否足以抵消液氮冷量；PID 参数是否针对当前负载重新整定；测温元件是否松动或与样品脱开。多数情况下调整积分时间和输出限幅即可改善，无需更换硬件。
Q：降温速度达不到标称值是什么原因？
常见原因包括喷嘴或输液管局部结冰导致流量下降、杜瓦瓶供液压力偏低、真空夹层性能下降漏热增加。可按“管路—压力—真空度”的顺序逐一排查。
Q：能不能一直泡在低温下长时间保温？
可以保温，但需评估耗液量和结霜情况。长时间低温运行建议接入集中供液或大容量储罐，并定期检查真空度与密封件状态。对于含湿或易挥发样品，长时间停留还可能造成样品自身变化，需单评估。
Q：冷台可以直接用手或普通工具接触吗？
严禁徒手接触低温部件，操作时应佩戴防冻手套并使用专用工具。非金属件和橡胶密封件在低温下会变脆，拆装时避免硬撬。
Q：验收时只做空载测试够吗？
不够。建议用与实际样品质量、尺寸接近的试块带载运行一条完整工艺曲线，记录温度偏差、速率达成情况和液氮消耗量，逐项与技术协议核对后再签收。
