液氦管道必备的配件和控制阀组

发布时间:2024-07-05,浏览量:141

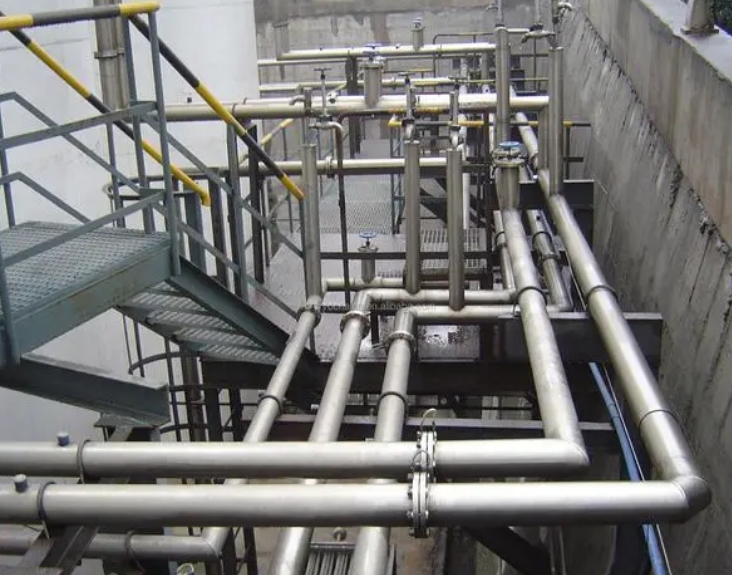

  低温管道

  液氦管道系统中,各种配件的作用多样,包括但不限于隔热支架、真空绝热接头、膨胀节和泄压阀等。这些配件不仅仅是简单的连接部件,它们在确保液氦输送过程中的安全和稳定性方面发挥着至关重要的作用。

  1. 隔热支架

  隔热支架在液氦管道系统中扮演着重要角色,主要用于减少热传导和热辐射带来的热量入侵。由于液氦的极低温度,任何热量的入侵都会导致氦气的汽化和压力的变化,进而影响管道的稳定性和效率。隔热支架通常采用高绝缘性能的材料制成,如特种塑料或多层隔热材料,有效地隔离了外界环境的热量传输。

  2. 真空绝热接头

  在液氦输送管道中,真空绝热接头被广泛应用于管道的连接处,其主要功能是防止热量通过接头传导到管道内部。这种接头结构设计复杂,通常包含多层绝热材料和高效密封机制,确保在连接点不会因热量传导导致液氦温度的显著升高。

  3. 膨胀节

  由于液氦的输送过程中温度变化可能较大,管道系统中必须设置膨胀节以吸收因温度变化引起的热胀冷缩。膨胀节一般采用金属或合金材料制成,具有良好的弹性和耐高低温性能,能够有效地缓解管道在温度变化时可能产生的应力和变形,从而保证管道系统的稳定性和安全性。

  4. 泄压阀

  在液氦管道系统中,泄压阀是一种关键的安全防护装置。它的作用是在管道内部压力超出设计范围时自动释放压力,以防止管道破裂或其他安全事故的发生。泄压阀通常设置在关键位置,如管道的高压端或低温端,其操作与管道压力监测系统联动,确保在危险情况下能够迅速响应并实施安全措施。

  控制阀的种类与作用

  控制阀作为液氦管道系统中的重要组成部分,主要负责调节流体的流量、压力和温度,保证系统运行在安全和高效的状态下。根据不同的应用需求,液氦管道系统中常见的控制阀类型包括电动控制阀、手动控制阀和自动控制阀等。

电磁阀

  1. 电动控制阀

  电动控制阀通过电动执行器来控制阀门的开启和关闭,以及阀门开度的精确调节。这种类型的控制阀广泛应用于自动化程度较高、需要定时或远程控制的液氦管道系统中。电动控制阀能够根据预设的控制信号自动调节流量和压力,提高系统的稳定性和操作效率。

  2. 手动控制阀

  手动控制阀通常用于较小规模或要求操作人员常驻的液氦管道系统中。操作人员可以通过手动操作阀门的开启和关闭,手动控制阀具有简单、直观、成本低廉等特点,适用于少量液氦输送或实验室等小规模场合。

  3. 自动控制阀

  自动控制阀集成了自动化控制系统,能够根据传感器反馈的实时数据自主调节阀门的开度和操作状态。这种类型的控制阀在大型液氦管道系统中应用广泛,能够快速响应系统运行状态的变化,确保管道流体的稳定性和安全性。

  液氦管道系统的设计和运行需要精确的工程计算和严格的安全标准,配件和控制阀的选择至关重要。隔热支架、真空绝热接头、膨胀节和泄压阀等配件保证了管道的热力学稳定性和安全性;电动控制阀、手动控制阀和自动控制阀则有效调节了管道内液氦的流量和压力,保证系统的高效运行。
