液氦管路产品在不同环境下的使用测试

发布时间:2024-11-12,浏览量:54


液氦管路产品在不同环境下的使用测试是确保其性能和稳定性的关键步骤。液氦被广泛应用于低温领域,特别是在超导技术和低温物理实验中。由于液氦在常温下的沸点为-268.93°C,管路的性能受外界环境温度、压力、振动、气流等因素的影响。在不同环境下,液氦管路的表现必须通过一系列测试来确认其能否在特定条件下保持良好的密封性、低温传输性能和耐久性。液氦管路测试通常在多种环境条件下进行,包括常温、低温、真空、强震动以及极端气候条件等。测试结果为进一步应用和改进提供了科学依据。

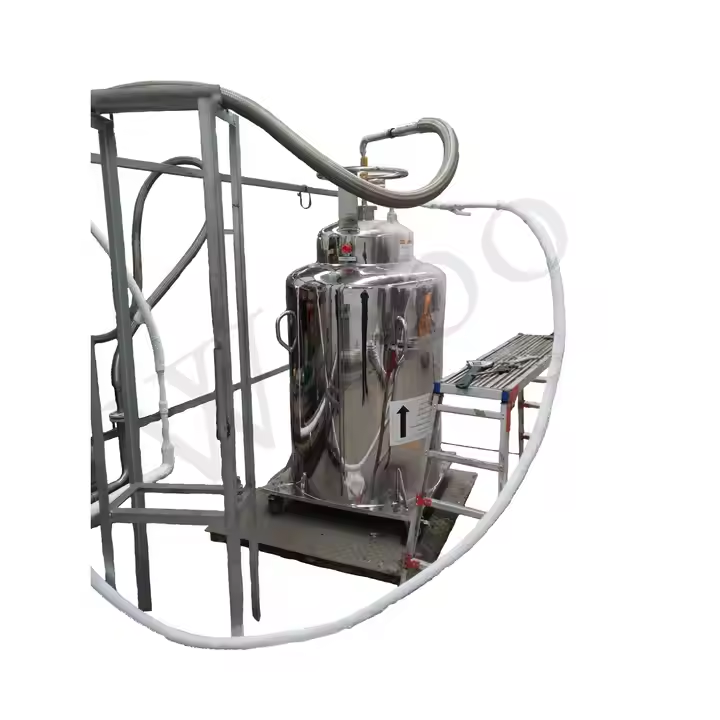

液氦管路

 环境测试条件与方法
液氦管路产品的环境适应性测试涉及多个因素,包括温度、压力、震动、外部气流和管材的耐腐蚀性。测试过程中,管路的材质、结构及连接方式都会影响其在不同条件下的表现。以下是常见的测试环境条件及其测试方法。
1. 低温环境下的性能测试
液氦管路在低温环境中的工作状态是为关键的测试之一。在温度低于-269°C时,液氦的流动特性、管路的热传导性能、材料的脆性等因素都会对管路的功能产生影响。测试时,液氦管路会被置于低温环境下,通过精密的温控设备将管路内部温度逐渐降至液氦的沸点以下,保持至少24小时,观察是否存在漏气现象。
例如,一种常见的液氦管路材质不锈钢在低温下的线膨胀系数会显著增大,因此在此环境中,管路的连接处往往会出现接缝错位或渗漏现象。根据实验数据显示,液氦管路的漏气率在低温下应低于0.5×10-6 mbar·L/s,超出此标准可能导致冷却效率降低或实验数据失真。
2. 真空环境中的管路测试
液氦管路的真空性能测试用于模拟低温冷却系统中的压力变化。液氦通常被储存在真空绝热容器中,液氦管路需要在真空环境下有效工作。测试过程中,液氦管路会被置于真空腔室内,内腔压力降至大约10^-5 Pa(约为10^-7 Torr),保持数小时观察管路内外的压力差变化。
在真空状态下,液氦管路的热传导特性是需要特别关注的因素。由于液氦的低温特性,管路会出现热泄漏,这可能导致液氦蒸发加速,影响实验的效果。测试时,管路表面应有良好的隔热层保护,以确保液氦温度稳定在低温范围内。常用的隔热材料包括聚氨酯泡沫和高真空涂层材料,它们的导热系数通常小于0.01 W/(m·K)。
3. 高震动环境下的管路性能
液氦管路常常需要在高震动或强机械冲击的环境下工作,例如在航天器、核实验设施或工业生产线中。为了模拟此类情况,需要在测试台上施加震动并监测管路的结构完整性。在测试中,管路被置于频率范围为10-500 Hz的振动设备中,震动加速度达到5g以上。测试持续时间为48小时,观察管路是否出现裂纹、漏气或结构变形。
高震动环境下,管路的连接部位尤为重要。使用螺纹连接、焊接或法兰连接的管路在震动下容易出现松动或开裂,尤其是在焊接部位。根据测试数据,当管路的焊接强度不足时,容易在高震动条件下发生断裂,导致液氦泄漏。液氦管路的抗震性要求一般在震动频率下无裂纹产生,且漏气率应小于1×10^-6 mbar·L/s。
4. 极端气候下的使用测试
液氦管路还需要在极端气候条件下进行测试,尤其是在高温和湿度变化较大的环境中。在高温环境下,液氦管路的热膨胀特性和材料的稳定性会受到较大影响,而在高湿环境下,管路的腐蚀性则需要考虑。通过模拟不同的气候条件(如夏季40°C高温或冬季-30°C低温),液氦管路需要能够维持长期稳定的密封性和机械强度。
针对高温和湿度环境,测试时要求管路能够承受短期的40°C高温并恢复至常温后不出现性变形。湿度测试则通过在100%湿度的条件下运行72小时,检查管路是否存在水蒸气渗入导致的冻裂或腐蚀现象。
5. 压力变化测试
液氦管路也需要经历压力变化的测试,特别是当其处于高压低温状态时。液氦的容器压力可达到1-2 MPa,因此管路必须能够承受一定的内外压力变化。通过在压力测试机上进行逐渐增压或降压操作,液氦管路需要在0.1 MPa至2 MPa之间的压力变化下无泄漏发生。
在测试过程中,需要通过压力传感器实时监测管路的压力变化,并对连接处进行特别关注。根据实验数据,液氦管路在此压力范围内的大漏气率应低于0.1×10^-6 mbar·L/s。
这些环境测试不仅验证了液氦管路的可靠性,还能为后续的实际应用提供基础数据,确保液氦管路在极端条件下的性能达到预期要求。
