液氦在低温实验、科研及医疗设备中有广泛应用。由于液氦的温度极低，能够达到接近绝对零度的-269°C，因此在其存储和运输过程中需要特殊的管路系统。杜瓦专用液氦管路是一种常见的低温管道设计，用于在液氦存储罐和各类设备之间高效、安全地输送液氦。本文将详细介绍杜瓦专用液氦管路的结构特点、安装方法以及相关技术参数，帮助读者更好地理解其工作原理和安装要求。

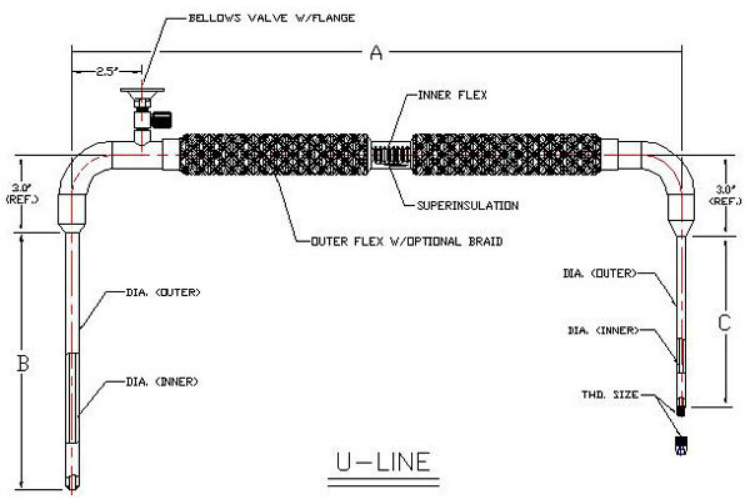

杜瓦专用液氦管路结构特点
杜瓦专用液氦管路通常由多个部分组成，其中包括内管、外管、绝热层和冷却层等。液氦管路的设计重点是确保液氦在输送过程中能够尽可能减少温度的损失，并防止管道因温差过大导致的热胀冷缩现象。
1.
内管和外管：内管用于输送液氦，通常采用不锈钢、铜或铝等低导热材料制成，以降低液氦在运输过程中的蒸发损失。外管则起到保护作用，避免外部环境对液氦管路的直接影响。
2.
绝热层：液氦管路的绝热层是核心部分之一。其作用是尽可能减少热量传递，保持液氦的低温状态。绝热材料一般采用高效的真空层、膨胀聚苯乙烯(EPS)或氮气填充层。真空绝热层不仅隔绝外界温度影响，而且能够有效地减缓液氦的蒸发速度。
3.
冷却层：在液氦管道的设计中，冷却层是指在内管外部设置的冷却系统，用于进一步降低管道的温度，防止因热源影响而导致液氦的损失。该层通常使用低温冷却液(如液氮)进行辅助冷却，增强系统的温控性能。
液氦管路的尺寸根据使用需求进行定制，常见的管径在DN10至DN50之间(即管道直径为10mm至50mm)。管道的长度一般为数米到数十米不等，具体数值根据应用场景的需求而定。
液氦管路安装步骤
液氦管路的安装是确保其正常运行和安全性的重要环节。安装时需要严格按照操作规程和技术要求进行。以下是液氦管路安装的基本步骤。
1. 安装前准备工作
在开始安装之前，需要对液氦管路的各个部分进行详细检查。检查项目包括：
- 确认管道材料无损伤，确保管道没有裂纹或变形。
- 检查管道的绝热层是否完整，没有断裂或损坏。
- 确保所有连接件(如弯头、阀门等)完好且无渗漏。
2. 管道定位与支撑安装
安装液氦管路时，首先要合理确定管道的走向和支撑点。液氦管路一般需通过墙壁或地面进行固定，避免因温差引起的管道膨胀或收缩。支撑架应具有良好的抗震和抗热胀冷缩能力，支撑点间距通常在1米至2米之间。需要注意，管道的坡度应设置适当，避免液氦在管道中出现积聚现象，影响正常流通。
3. 管道连接与密封
管道连接时应确保连接处紧密且无漏气现象。使用高质量的密封材料(如低温密封胶、金属垫片等)确保连接点的严密性。管道的接头部位需要用专业工具进行焊接或机械连接。对所有接头进行气密性测试，确保管路在压力状态下不会漏气。
4. 冷却系统的安装
在液氦管道系统中，冷却层的安装至关重要。冷却系统通常采用液氮辅助冷却，冷却管道应与液氦管道平行布置，并确保冷却管道的流
