液氦管路温控失效的原因及应对措施

发布时间:2024-11-18,浏览量:77


  液氦管路温控失效的原因主要与温控设备本身的故障、管路绝热性能的下降以及外部环境变化等因素有关。液氦系统广泛应用于超导研究、低温实验和核磁共振成像等领域,它的温控系统承担着维持液氦在低温状态下稳定运行的重任。一旦温控失效,不仅会导致液氦的蒸发和损耗,还会对设备的正常运行造成威胁,甚至可能损坏设备或影响实验结果。解决这一问题需要从多个方面入手,确保管路温控系统的可靠性。

  液氦管路温控失效的主要原因

  1. 温控设备故障

  液氦管路系统通常依赖于温控器、温度传感器、阀门和泵等设备共同运行。如果温控设备发生故障,会导致管路的温控失效。温控器如果出现故障,无法准确调节气体流量和压力,可能导致液氦温度过高,无法维持低温状态。温度传感器如果发生漂移或损坏,不能准确监测温度变化,系统便无法及时响应,造成温控失效。一般情况下,温控器应保证温度控制精度在±0.1℃范围内,如果出现温控误差超过±1℃,就有可能导致系统的温度控制失败。

  2. 管路绝热性能下降

  液氦管路需要具备良好的绝热性能,以减少外部热量的输入。如果管路绝热层老化或损坏,外部热量会通过管道传递到液氦中,导致液氦温度升高,蒸发加速,终可能导致液氦管路温控失效。液氦管路的绝热层通常采用多层真空隔热、泡沫保温等方式,其保温效果与环境温度密切相关。在环境温度较高的情况下,管路绝热层的保温效果可能下降,造成液氦温度的波动。因此,液氦管路绝热层的有效性需要定期检查,特别是在设备长期运行后,应评估绝热层的老化情况。

  3. 外部环境变化

  液氦系统的温控不仅受内部设备的影响,还受到外部环境因素的干扰。例如,外界温度的波动、空气湿度的变化都可能影响到液氦管路的温控性能。在一些实验室或工业环境中,管道外部可能暴露在较为严酷的环境中,特别是在高温或温差较大的情况下,管路的温度控制系统容易受到影响。管道暴露在高温或直射阳光下时,其温控设备需要额外应对外部热量的输入,若此时系统的绝热性能不足,可能导致温控失效。

  4. 液氦流量不稳定

  液氦管路的流量如果发生波动,会影响系统的温控效果。在液氦流量过大的情况下,管路中的液氦温度将迅速升高,可能导致温控设备无法及时反应。如果流量过小,则可能导致温度不足,无法有效控制液氦的蒸发和气化过程。在液氦管路中,流量一般保持在一定范围内,例如在超导磁体冷却过程中,液氦流量可能控制在50 L/h至200 L/h之间,流量的稳定性是确保系统温控正常运行的关键。

  5. 液氦蒸发量过大

  液氦在储存和输送过程中会受到环境温度、管道长度、系统压力等因素的影响,蒸发量过大是导致液氦温控失效的一个重要原因。如果温控系统未能有效捕捉到蒸发的液氦气体,或系统压力调节不当,会导致大量液氦蒸发,进一步加剧温控设备的负担。在一些大型液氦系统中,蒸发量可能达到几十升每小时。如果液氦蒸发量超过了系统的冷却能力,便无法保持稳定的低温状态。

  应对措施

  1. 定期检查和维护温控设备

  温控设备的故障是液氦管路温控失效的一个重要原因。因此,定期对温控器、温度传感器、阀门等设备进行检查和维护至关重要。对于温控器来说,可以通过校准设备,确保其精度保持在±0.1℃以内,避免由于控制精度不足导致的温控问题。温度传感器应定期进行校验和更换,确保其响应速度和准确度,以便系统能够及时调整工作参数。

  2. 增强管路绝热性能

  加强液氦管路的绝热性能可以有效减少外部热量输入,减缓液氦的蒸发速度。检查管道绝热层的完好性,尤其是长时间运行后的管道,需定期进行保温层的维护和更新。在一些环境温度较高或温差较大的地区,采用更先进的保温材料,如高性能聚氨酯泡沫或真空隔热管,能够显著提高绝热效果。

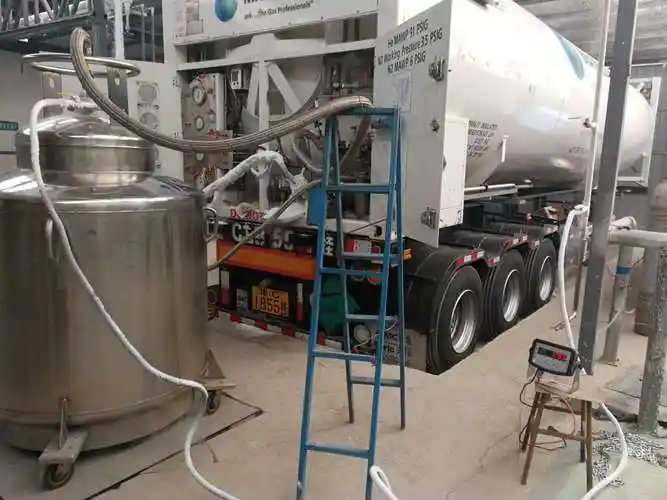

液氦管路

  3. 稳定液氦流量

  保持液氦管路中的流量稳定至关重要。可以通过安装流量传感器和流量控制阀门来确保液氦流量的准确控制,避免流量波动对系统温控带来的不利影响。此外,保持管路的清洁度,定期检查阀门和管道连接部分,避免因阻塞或泄漏导致流量不稳定。

液氦管路图

  4. 合理设置温控阀和压力调节系统

  温控系统中的阀门和压力调节器需要根据系统的工作要求进行合理设置。在系统初期调试时,应确保压力和流量参数设置得当,并定期监测这些参数的变化,避免系统压力过高或过低导致的温控失效。通过安装自动化控制系统,可以实时监测液氦流量、温度、压力等关键参数,确保在发生异常时能够及时进行调整。

  5. 控制外部环境因素

  尽可能减少液氦管路暴露在高温或极端环境条件下。如果液氦管道无法避免外部环境的影响,可以考虑加装外部隔热层或采取有效的防护措施,以减小外部温度变化对液氦管路的影响。此外,在环境温度变化较大的地方,应根据实际情况调整温控系统的响应速度和灵敏度,确保管路温度始终处于控制范围内。
