如何解决液氦管路设计中的温差影响问题

发布时间:2024-11-26,浏览量:70


  在液氦管路系统中,由于温差的变化,管路内的流体温度容易发生剧烈波动,给系统的运行稳定性和效率带来显著影响。液氦温度通常维持在4.2K左右,当液氦通过不同温区的管道时,管道壁的热传导效应会导致流体的温度变化,从而影响冷却效果。为了解决这一问题,通常需要采取一系列的措施来缓解温差引起的不良影响,包括管道材料的选择、热隔离技术的应用和适当的流速控制等。

  1. 管道材料的选择和热导性控制

  管道的热导性是影响温差问题的一个重要因素。在液氦管路中,常用的材料包括不锈钢、铜、铝等金属材料。不同的金属材料具有不同的热导率。例如,不锈钢的热导率大约为15W/m·K,而铜的热导率为400W/m·K,铝的热导率为200W/m·K。在温差较大的管路系统中,选择热导率较低的材料有助于减少温差效应对液氦的影响。

  为了减少管道的热传导,一些系统还会采用高温区域与低温区域的隔热措施。例如,在液氦管路的外部加装保温材料(如超细玻璃棉、真空绝热层等)能够有效地减少管道外壁与环境之间的热交换,从而减少热量传递到低温部分,避免液氦温度升高。

  2. 采用多级温差屏蔽结构

  在液氦系统中,温差效应不仅体现在单一温区的变化,还可能因为多个温区的交界处产生较大的热交换。为了有效缓解温差效应,可以采用多级温差屏蔽结构。这种结构通常由多个隔热层组成,每一层针对不同温区进行热隔离,以确保液氦能够在较低的温度下保持稳定。

  例如,液氦管路可以设计为三层结构:外层为高温部分,中间为低温部分,内层则为液氦部分。在这一结构中,每一层都使用不同的保温材料,如高温部分使用耐热性好的陶瓷材料,中间层采用较好的热隔离材料(如多层反射隔热材料),内层则使用超低温材料,防止液氦在管道内受热。通过这种方式,可以在不同温区之间形成有效的温差屏蔽,降低热传导的影响。

  3. 控制流速以减少温差影响

  流速对温差影响的缓解也起到重要作用。流体的流速与热传导密切相关。较低的流速可以使得液氦在管道内的停留时间更长,从而更容易受到管道热传导的影响,导致温度变化更加明显。反之,提高流速有助于减少液氦与管道壁的热交换,从而使液氦温度保持相对稳定。

  在实际应用中,可以通过调节流速控制液氦温度的稳定性。例如,在温差较大的区域,可以通过安装流量控制装置,调整液氦的流速,使得液氦能够迅速通过温差较大的区域,从而减少温度波动的影响。实验表明,当液氦流速提高到一定程度时,流体与管壁的热交换会显著降低,从而减少了由于温差带来的温度波动。

  4. 真空隔离和低温加热器的应用

  在一些液氦管路系统中,还可以通过真空隔离和低温加热器来解决温差引起的问题。真空隔离是通过在管道内外之间创建真空环境来减少热传导,从而有效隔离高温部分和低温部分。由于真空几乎没有热传导效应,它能大大降低外界温度对液氦的影响。

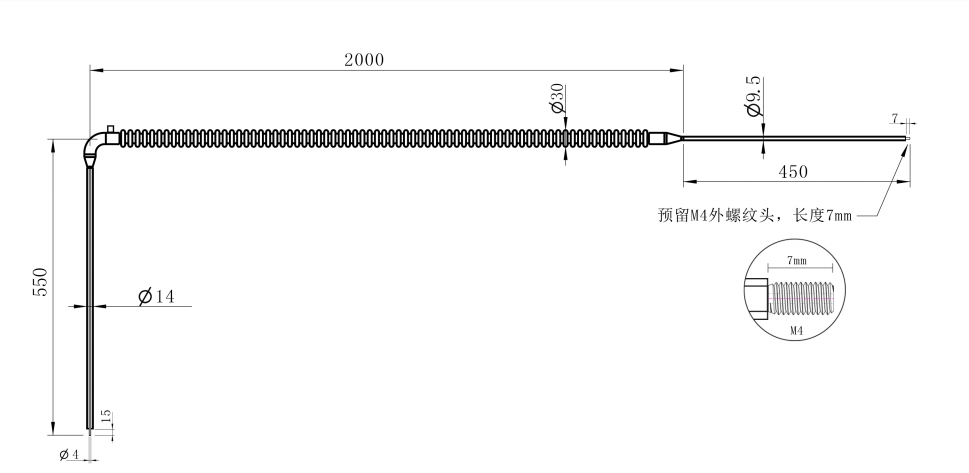

液氦管路设计

  另外,低温加热器的使用也可以对液氦温度进行调控。通过在液氦管路系统中安装低温加热器,能够对低温部分进行微量加热,防止温度过低导致的液氦蒸发过快或冻堵现象。这些加热器可以根据温度变化自动调节输出功率,确保系统内的液氦温度在预定范围内波动。

  5. 数值模拟与仿真分析

  对于复杂的液氦管路系统,数值模拟和仿真分析是非常有效的工具。通过使用计算流体动力学(CFD)方法,可以在设计阶段模拟液氦在管道中的流动情况,以及温差对系统性能的影响。CFD软件能够精确计算出液氦在不同温区的流动状态、温度分布以及热交换情况,为管路系统提供更为精确的数据支持。

  例如,通过模拟流速、管道直径、温差及保温材料的不同组合,能够预测出合适的流速、有效的热隔离结构,从而有效降低温差引起的温度波动。在这种情况下,数值模拟不仅能为设计提供理论依据,还能大大减少试验成本和时间,提高系统运行的可靠性。

  通过上述几种方法,可以有效解决液氦管路系统中的温差影响问题,从而保证液氦系统的稳定运行。这些措施的实施将有助于降低能量损失、提高系统的整体效能,并确保液氦管路的长时间稳定运行。
