不同低温反应釜的分类及其结构差异深度解析

核心提示：低温反应釜并非单一设备，其结构设计随温度极限、压力等级、物料特性剧烈变化。选型失误轻则实验失败，重则引发液氮爆沸、材料冷脆断裂等安全事故。以下从工程本质剖析四类主流低温反应釜的架构差异。

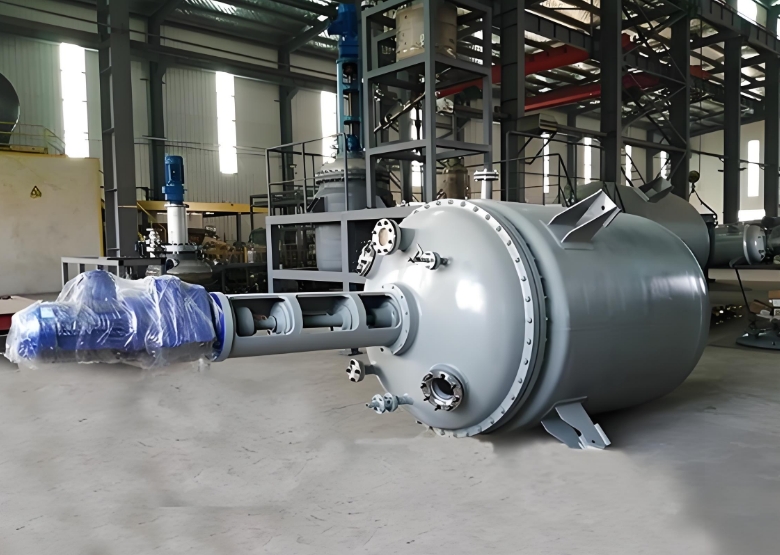

一、按温度深度与冷却原理分类

1. 常规低温反应釜 (-80℃ ~ 0℃)

• 冷却方式：机械制冷（复叠式压缩机）

• 核心结构：

  • 夹套盘管：SUS304不锈钢蛇形管，内置R404A制冷剂直接蒸发吸热

  • 保温层：聚氨酯发泡（厚度≥100mm）

  • 搅拌密封：双端面机械密封（硅油润滑腔防冻结）

• 致命短板：-80℃以下制冷效率暴跌（COP＜0.3）

2. 深冷反应釜 (-196℃ ~ -80℃)

• 冷却方式：液氮直接喷射/间接冷媒循环

• 革命性结构差异：

  • 真空绝热夹层：双层304L舱体，夹层抽真空至10⁻² Pa（减少60%冷量损失）

  • 液氮分布系统：

    • 直接喷射：钛合金喷嘴阵列（避免低温脆裂）

    • 间接冷却：无氧铜导热棒嵌入釜体（温度均匀性±2℃）

  • 抗冷脆材料：釜体内胆改用奥氏体不锈钢316L（普通碳钢-100℃冲击韧性归零）

二、按压力等级分类

1. 常压/微负压釜（制药、生物样本）

• 结构特征：

  • 薄壁设计：壁厚8~12mm（仅需承受0.1MPa压差）

  • 动态密封：磁力驱动搅拌（彻底消除轴封泄漏点）

  • 安全冗余：爆破片+氮气缓冲罐（防真空塌缩）

2. 高压深冷釜（合成氨、超临界CO₂萃取）

• 生存法则：压力与低温的双杀组合（材料强度↓50%，韧性↓90%）

• 结构强化设计：

  • 多层包扎筒体：内胆316L + 抗氢脆层（Inconel 625） + 碳钢承压层

  • 锻造平盖：放弃快开卡扣（低温应力集中开裂），采用高压螺栓预紧

  • 深冷阀门：阀杆延长至常温段（防止填料函液氮冻结）

三、按物料接触特性分类

1. 腐蚀性介质专用釜（氢氟酸蚀刻、氯碱合成）

• 防腐装甲结构：

  • 衬里技术：釜体内衬PTFE/哈氏合金C276（焊缝氦检漏率＜10⁻⁹ Pa·m³/s）

  • 搅拌器：整体烧结陶瓷叶片（耐-196℃急冷急热）

2. 高纯度物料釜（半导体前驱体、锂电电解液）

• 洁净度保障结构：

  • 电解抛光：内表面Ra≤0.2μm（减少物料附着）

  • 全金属密封：铜垫圈+刀口法兰（禁用橡胶密封）

  • 真空抽排系统：集成低温捕集阱（抽除挥发性杂质）

四、核心部件结构差异对比

五、选型致命雷区与应对

1. 冷脆陷阱：

   • 错误操作：在-100℃环境使用碳钢螺栓（冷缩后拉应力超限）

   • 解决方案：螺栓材料强制升级至 AISI 660（沉淀硬化不锈钢）

2. 液氮喷射失控：

   • 风险点：液氮直喷导致局部过冷→物料凝固堵塞喷嘴→压力飙升

   • 结构优化：增设多孔钛合金分散板（液氮雾化分布）

3. 热应力撕裂：

   • 典型案例：316L釜体从25℃速冷至-196℃（温差221℃），热应力＞250MPa

   • 设计准则：温变速率≤30℃/分钟 + 釜体增加应力消除圆弧过渡。

低温反应釜的多元分类与结构差异，本质上是工程需求与极端环境博弈的智慧结晶。从常压生物冻干到高压深冷合成，从半导体超纯制备到强腐蚀介质反应，每一类釜体的结构设计都在无声宣告：“低温是枷锁，更是杠杆”——选型失误将引发冷脆爆裂、密封失效等灾难性后果；而精准匹配的架构却能撬动尖端科技的边界。

---
