在生物样本库、半导体制造和医疗冷链等领域，液氮作为维持超低温环境的核心介质，其供应系统的可靠性直接关系到样本安全和生产连续性。过去，液氮补给多依赖人工巡检或浮球阀控制，存在响应滞后、液位波动大、安全隐患高等不足。利用可编程逻辑控制器(PLC)构建自动化供液系统，已经成为行业升级的主流方向。从硬件选型、控制逻辑和人机交互三个维度，梳理液氮供液系统PLC控制架构的设计思路。
一、硬件架构的搭建思路
液氮供液系统的核心在于“精准感知”与“快速响应”。PLC作为控制中枢，硬件架构设计需从实际工况出发，综合考虑低温环境适应性和系统可靠性。
在传感层配置上，液位监测通常采用电容式或差压式液位计。电容式传感器在-196℃环境下可准确识别液/气界面变化，避免机械浮球在低温下卡死的问题。温度监控方面，铂电阻传感器(PT100或PT1000)在-200℃至100℃范围内的精度可达±0.25℃，分辨率达0.01℃。压力传感器则需选用扩散硅式或金属膜片式，量程覆盖0至1.6MPa或更高，输出4-20mA或RS485信号接入PLC模拟量模块。

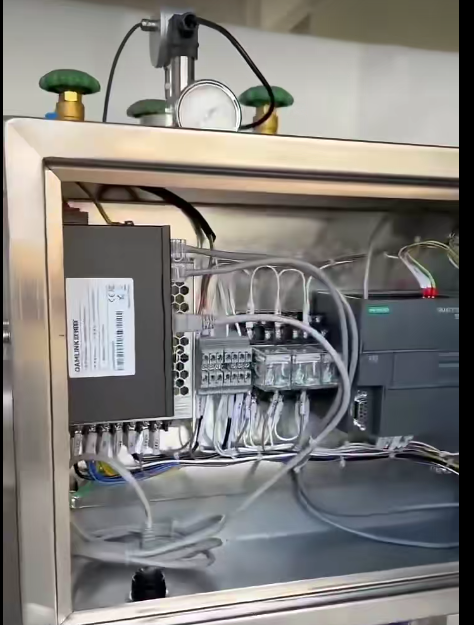

控制器选型需结合系统规模综合评估。I/O点数在128以内的小型系统，西门子S7-1200、三菱FX5U等紧凑型PLC性价比突出，且支持Modbus等常用通信协议-。I/O点数超过512、需冗余配置的大型系统，可考虑S7-400H或罗克韦尔GuardLogix等冗余架构，保障故障时无扰切换-。对于预算受限的实验室场景，Arduino
Mega加扩展板的方案成本可控在300元以内，但需注意工业环境的抗干扰能力。
执行机构的匹配同样关键。液氮电磁阀需选用直动式或先导式低温专用阀型，阀体采用316L不锈钢，密封件选用聚四氟乙烯或Viton材料，响应时间控制在0.5秒以内。PLC输出模块需具备足够的驱动电流，建议配置中间继电器以隔离干扰信号。在长距离输送场景中，还可引入变频低温泵，配合PID算法实现流量连续调节。
二、控制逻辑的设计要点
液氮蒸发率受环境温度、罐体真空度和用气量多因素影响，开关量控制(启/停)容易导致液位剧烈波动，加速设备老化。引入闭环控制算法是提升系统稳定性的有效手段。
液位-压力双闭环控制是应用较广的策略。主环以液位控制为基准，当液位偏离设定值(如80%)时，PLC计算偏差并生成基础补液指令。副环监测罐内压力变化，动态修正补液量——压力偏高时适当减少补液以防止气相膨胀，压力偏低时加速补液以维持正压防止倒吸。这种方法将液位与压力两个耦合变量纳入统一控制框架，避免了单一参量调节导致的相互干扰。
针对液氮系统阀门处常见的冰堵问题，PLC程序中可嵌入定期脉冲解冻逻辑。具体做法是每隔固定周期或检测到流量异常时，自动执行短时关闭再快速开启的动作，利用压力波破碎冰晶。同时设置进出口温差异常监测，温差超过设定阈值时触发报警并切换备用回路。
对于温度控制要求较高的场景(如半导体晶圆冷却)，可采用模糊PID算法。与传统PID相比，模糊PID能根据温度变化趋势自适应调整比例、积分和微分参数。某半导体工厂应用该策略后，冷却系统温度波动从±1.2℃收窄至±0.3℃。
三、人机交互与数据追溯
现代PLC系统不单是控制器，更是数据汇集节点。HMI触摸屏界面应直观展示液位曲线、温度分布、阀门状态和累计消耗量，支持参数在线修改(需权限认证)，降低操作人员的学习成本。
数据追溯功能对于样本安全至关重要。建议PLC内部以每分钟一次的频率存储至少一年的历史运行数据。一旦发生异常事件，可导出完整数据链进行溯源分析，明确故障是设备原因还是操作失误。有条件的企业可将数据上传至MES系统，实现单台设备液氮消耗量的精细化管理。
远程监控能力也是系统集成的重要考量。通过Modbus TCP或OPC
UA协议，PLC可与上位机SCADA系统对接，操作人员在中控室或移动终端即可查看运行状态、接收报警推送，减少现场巡检频次，提升管理效率。
四、典型应用场景
在生物样本库场景中，液氮自动补液系统通过称重式与电容式双冗余液位监测，在液位低于20%时自动启动补液，达到80%时停止，可有效规避人工巡检遗漏导致样本解冻的风险。对于半导体制造中的晶圆冷却工艺，系统通过大口径真空夹套管道实现50-100L/min的大流量供液，配合自动温控确保金属部件均匀降温，提升工艺一致性。
总体来看，液氮供液系统PLC控制架构的设计，需在硬件可靠性与控制策略先进性之间找到平衡。合理的架构设计不仅能降低液氮蒸发损耗、延长设备使用寿命，更重要的是为下游应用提供稳定可靠的低温保障。
