氦气是稀缺战略性惰性稀有气体，凭借极低沸点、超高导热性、化学惰性稳定等特性，深度赋能航空航天、半导体制造、低温超导、精密检测、新能源等高端工业领域。工业场景中的粗氦气源多为天然气副产、工业混合气、检漏回收尾气等，初始纯度参差不齐，混有大量氮气、水汽、杂质气体，无法直接投入高端使用。氦气深冷提纯系统是针对氦氮混合气精制的专用成套装备，核心依托液氮低温换热原理，利用氦气与氮气的沸点差值实现精准分离，可稳定完成粗氦到高纯氦的提纯作业。本文结合工业专用深冷净化装置设备参数、结构组成、操作逻辑、故障运维及安全规范，全方位详解氦气深冷提纯系统的设备体系与核心技术。
一、氦气深冷提纯系统工作原理
氦气深冷提纯系统核心采用低温相变分离原理，依托氮气与氦气极致的沸点差异实现杂质剥离。氮气液化温度为-196℃，而氦气液化温度低至-268.9℃，二者相变温度差距极大。设备以液氮为冷却介质，在高压工况下对氦氮混合气进行低温换热处理，混合气中的氮气在液氮温区换热管组内快速液化，自然沉降流入液氮收集腔，未发生液化的氦气保持气态，从收集腔顶部出口导出并归集储存，以此实现氦气的高效提纯富集，全程为物理分离工艺，无化学反应、无气源二次污染。
整套系统采用模块化设计，集成低温换热、液位智能控制、自动补液排液、数据监测存储、故障自检等功能，具备自动化程度高、提纯稳定性强、运维便捷的特点，适配工业中小规模粗氦精制、氦气回收提纯场景。
二、设备核心技术参数
本文依托工业标准化气体深冷净化装置，梳理设备核心额定参数，为设备选型、工况调试、现场运维提供精准依据，具体参数如下：
-
冷却介质：工业液氮
-
液位控制范围：收集腔0～300mm，液氮容器0～1000mm
-
设备主体尺寸：直径900mm×高度1719mm
-
控制方式：全智能化触控自动控制，支持手动干预调试
-
配电规格：220V/50Hz工频交流电
-
整机额定功耗：≤1KW，低能耗运行
-
进气压力要求：液氮补给罐输出压力≤0.8MPa
三、整套系统核心设备组成

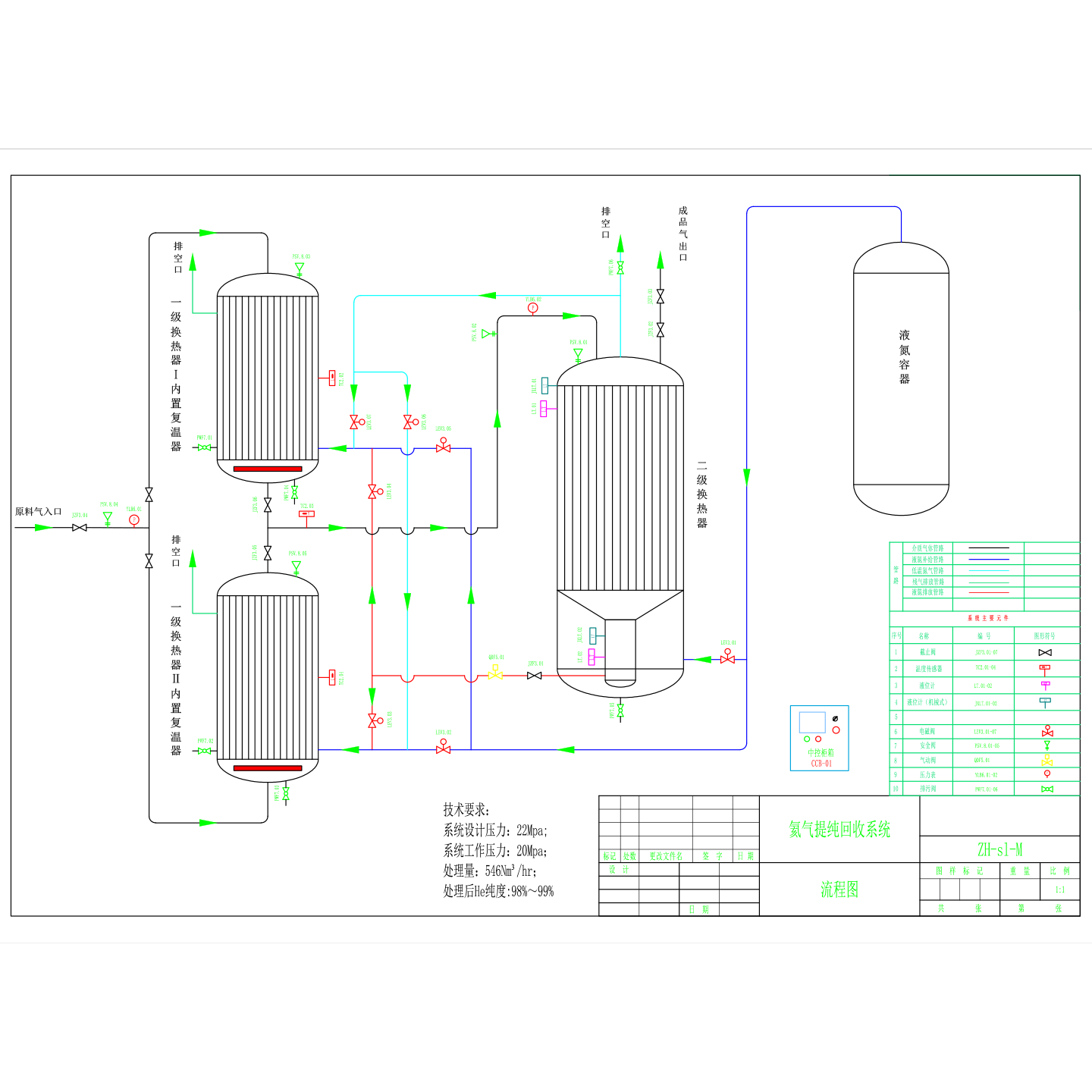

氦气深冷提纯净化系统由主机设备、低温储供设备、电控系统、管路阀组、监测模块五大核心部分组成，各模块协同工作，构成完整的提纯闭环，具体设备明细如下：
1. 深冷净化主机
主机为系统核心提纯设备，集成低温换热管组、高压液化腔、液氮收集腔、设备壳体一体化结构，是实现氮氦分离的核心载体。换热管组负责混合气低温冷却相变，高压腔为气体液化提纯提供压力工况，收集腔用于归集液化后的液氮杂质，分离后的高纯氦气通过顶部专属出口输送至储气设备。主机整体结构紧凑、密封性强，可有效杜绝低温介质泄漏、冷量损耗问题，保障提纯效率与作业安全性。
2. 液氮补给与储集设备
包含液氮补给罐与设备内置液氮容器，为整套深冷系统持续提供低温冷源。液氮补给罐通过专用输送软管与主机对接，为设备内置液氮容器补液；内置液氮容器配套高精度液位监测模块，可实时反馈低温介质存量，配合电控系统实现自动补液，稳定维持设备低温提纯工况，是保障系统连续运行的基础设备。
3. 智能电控与触控系统
核心由控制柜、触控显示屏、PLC控制模块、电磁阀组组成，为设备提供全流程智能管控。系统集成五大操作模块：初始画面、实时监控画面、系统参数设置、历史曲线查询、数据导出模块，可实现设备启停、液位自控、阀组联动、数据记录、参数调试全自动化操作，无需人工高频干预。所有电气部件具备防雷、防漏电保护能力，适配工业复杂工况。
4. 管路与电磁阀组
包含混合气输送管路、液氮输液管路、进气阀、进液阀、排液阀等组件。所有管路接头采用密封式设计，杜绝液氮跑冒滴漏；电磁阀组为核心执行部件，受PLC系统精准控制，可根据液位参数自动完成补液、排液动作，支持点喷式启停调节，保障液位稳定在设定区间，避免工况波动影响提纯精度。
5. 高精度监测模块
搭载液位传感器、温度传感器、运行状态检测器，可实时采集液氮容器低压腔液位、高压腔液化液位、系统温度、电磁阀运行状态、设备运行时长等核心数据，实时上传至触控屏幕，实现工况可视化监测，同时自动存储运行数据，支持后期查询与导出分析。
四、设备安装与调试规范
氦气深冷净化装置的规范安装是设备稳定运行、规避安全风险的关键，需严格按照管路连接、电气接线、工况调试标准执行，具体安装流程如下：
1. 管路对接安装
使用专用输送软管，分别对接液氮容器底部进液阀、顶部样气阀接头，同时完成混合气输送管路连接。安装时必须拧紧所有管路接头，全程杜绝液氮跑、冒、漏、滴现象；严格控制液氮补给罐输出压力，确保压力≤0.8MPa，避免高压冲击损坏设备内部构件。设备作业环境需保持开窗通风，保证空气对流，防止氮气集聚导致室内缺氧，引发人身安全隐患。
2. 电气接线安装
设备控制柜侧边设置专用电源输入线缆，必须采用2.5mm²铜芯线作为接地保护线，与大地可靠连接，严禁省略接地装置。无专用触保器的工况下，需单独搭建符合电力规范的接地装置；雷电多发区域必须加装防雷保护设施，避免雷击损坏电控、传感精密元器件，杜绝触电、设备烧毁故障。设备接入220V/50Hz工频电源，接线完成后需核查线路绝缘性，确认无短路、漏电隐患后方可通电。
3. 开机调试要点
设备通电开机后自动进入初始画面，可自由切换各功能模块。调试需完成核心参数设定：低压腔液位建议设定920mm，控制精度30mm；高压腔液位建议设定230mm，控制精度30mm；按需调节进液阀、排液阀点喷启停时长，确保液位可自动稳定在目标区间，调试完成后保存参数，设备即可进入自动运行状态。
五、核心控制系统操作详解
设备智能控制系统采用模块化触控设计，操作简洁、功能全面，覆盖工况监控、参数调试、数据追溯全流程，各核心模块功能如下：
1. 实时监控模块
实时展示设备核心运行数据，包含低压腔液氮液位、高压腔液化液位、系统累计运行时间，同时实时反馈进液阀、排液阀等所有电磁阀的工作状态。设备待机状态下，可手动控制阀门启停；设备自动运行时，手动操作锁定，全程由系统智能调控，避免人工误操作。
2. 系统参数设置模块
支持自定义高低压腔液位目标值、控制精度、阀门点喷启停时长等核心参数。系统采用点喷式自适应补液排液逻辑：当液位低于设定下限值时，电磁阀持续开启工作；液位接近目标值时，切换为“开启-关闭”循环点喷模式，缓慢调节液位，精准将液位稳定在设定区间，有效避免液位大幅波动，保障提纯工况恒定。
3. 历史曲线与数据导出模块
系统自动存储设备运行过程中的液位、温度等核心数据，可通过历史曲线功能，多维度查询不同时段的工况变化，支持分页、定点、区间查询，直观展示设备运行状态趋势。如需数据留存分析，可将U盘插入设备触控屏USB接口，选定起止时间区间，一键导出数据，导出文件可通过EXCEL软件打开编辑，满足生产追溯、工艺优化需求。
六、常见故障与标准化处理方案
结合设备运行工况，整理高频故障现象、成因及标准化解决方法，适配日常运维排查需求，快速恢复设备正常运行：
|
故障现象
|
故障核心原因
|
标准化处理方法
|
|
盘管组氮气无法液化，提纯失效
|
液氮容器液位过低，冷源不足
|
检查液氮补给罐存量与管路通畅性，及时补充液氮，核查补液系统工况，确保冷源供应充足
|
|
电磁阀无动作、无法启停
|
电磁阀线圈烧毁、线路故障
|
断电后检测线圈完整性，损坏后直接更换同规格电磁阀线圈，核查线路连接状态
|
|
液位显示异常、数据失真
|
液位传感器损坏、信号传输异常
|
校准传感器信号，传感器损坏后及时更换全新高精度液位传感器，恢复数据监测精度
|
七、设备安全操作与运维规范
1. 安全操作准则
设备运行期间必须安排专人值守，全程监控设备工况；作业环境保持门窗敞开、空气对流，防止氮气集聚缺氧；严禁设备管路、接口带压拆卸，杜绝液氮泄漏溅射伤人；设备停机后，必须第一时间关闭液氮容器出液阀门、切断设备总电源。设备安装使用环境需远离热源、易燃易爆品、腐蚀性气体、强磁场及粉尘油污区域，避免环境因素干扰设备运行、引发安全事故。
2. 日常运维要点
日常运维需定期检查管路密封性，杜绝低温介质泄漏；定期校准液位、温度传感器，保障监测数据精准；定期测试电磁阀动作灵敏度，避免阀门卡滞、失效；保持电控柜干燥洁净，防止粉尘堆积影响电气元件工作。长期停机需排空设备残留介质，做好防尘防潮防护。
3. 售后服务与保修规范
设备原厂标准保修期为一年，用户严格按照说明书规范使用、维护的前提下，设备出现质量问题可免费维修、更换配件；保修期过后仅收取材料费与上门服务费。厂家提供30分钟售后响应、5天内现场服务、每周定期回访服务，同时支持系统软件终身升级，每年可提供一次设备年检服务，全方位保障设备长期稳定运行。同时明确非保修范围：私自拆卸改装设备、不可抗力损坏、电压异常、运输使用不当、违规操作造成的设备故障，均不纳入免费保修范畴。
八、设备应用优势与行业价值
该款氦气深冷净化装置专为中小规模氦氮混合气提纯设计，相比传统大型深冷提纯设备，具备低功耗、智能化、易运维、安全性高的核心优势。整机功耗低于1KW，节能效果显著；全自动化液位控制与工况监测，大幅降低人工运维成本；模块化结构设计，安装便捷、占地面积小；依托精准的低温相变分离技术，可稳定提升粗氦纯度，满足工业检测、通用制造等场景的高纯氦使用需求。
在国内稀有气体自主化供应的行业背景下，中小型智能化深冷提纯设备可有效解决工业废旧氦气、混合气回收利用率低的问题，降低企业用气成本，助力氦气资源循环利用，具备极高的工业实用价值与推广意义。
氦气深冷提纯系统是一套集低温相变分离、智能自动控制、实时工况监测、安全防护于一体的专用精密提纯装备，依托成熟的液氮低温换热技术，精准利用氮氦物性差异实现高效分离。整套设备结构精简、参数稳定、操作便捷、运维成本低，适配工业中小型粗氦精制、氦气回收再生场景。严格遵循设备安装规范、操作流程及运维标准，可有效保障设备长期稳定运行，持续提升氦气提纯效率与成品品质，为工业氦气循环利用、稀有气体降本增效提供可靠的设备技术支撑。
