在生物样本库、规模化畜牧育种、第三方医学检测、新材料低温测试等常态化低温作业场景中，液氮罐依靠液氮汽化制冷维持-196℃恒温储存环境。受真空绝热特性限制，无论储存型还是运输型液氮容器，液氮都会产生持续性自然蒸发，需要定期补充液氮，以此保障样本与实验材料的储存安全。
传统作业模式下，行业普遍采用人工定期巡检、手动补液的作业方式。该模式不仅耗费大量人力成本，还存在诸多弊端：人工巡检存在时间盲区，极易出现补液不及时、罐体干罐的问题，直接造成细胞、胚胎、种质精液等珍贵样本报废;人工加注液氮时易发生喷溅、冻伤、缺氧窒息等安全事故;同时人工操作无法精准把控加注量，频繁超量加注会加剧液氮挥发损耗，长期下来耗材成本居高不下。
在此行业痛点下，液氮自动补液控制系统逐步普及，依托液位采集模块、电控单元与供液设备形成闭环控制，全程无需人工干预，可24小时稳定维持罐内液氮液位。本文结合现场实操经验，拆解自动补液控制逻辑、两大主流实现方案，并普及设备选型、安装调试及故障维护相关要点，为各行业用户搭建自动补液系统提供完整参考。
一、传统手动补液核心弊端
现阶段中小型实验室仍以手动补液为主，操作人员依靠经验制定补液周期，利用敞口倾倒、简易软管引流的方式加注液氮，适配单台少量罐体使用。但面对多罐体集群化储存场景，该模式短板会被无限放大：
1.
安全风险偏高：-196℃超低温介质特性特殊，人工加注易因罐体倾斜、压力失衡出现液氮喷射，造成人员冻伤;密闭储存室内过量液氮汽化会置换氧气，引发缺氧窒息隐患。
2.
液位管控精度差：人工无法实时监测罐内实时液位，仅能依靠称重、目视观察白雾状态判断余量，容易出现补液过量、补液滞后两种问题，增加无效损耗或引发样本冻存事故。
3. 人力成本冗余：多罐体样本库需要专人每日定点巡检补液，夜间、节假日还需安排值班人员应急处理，人力调度成本高，且无法适配无人值守作业模式。
4.
容错率极低：一旦出现人员排班疏漏、巡检失误，罐体液氮耗尽后短时间内储存样本便会失活，对于生殖中心、种质资源库这类高价值样本储存场景，损失无法挽回。

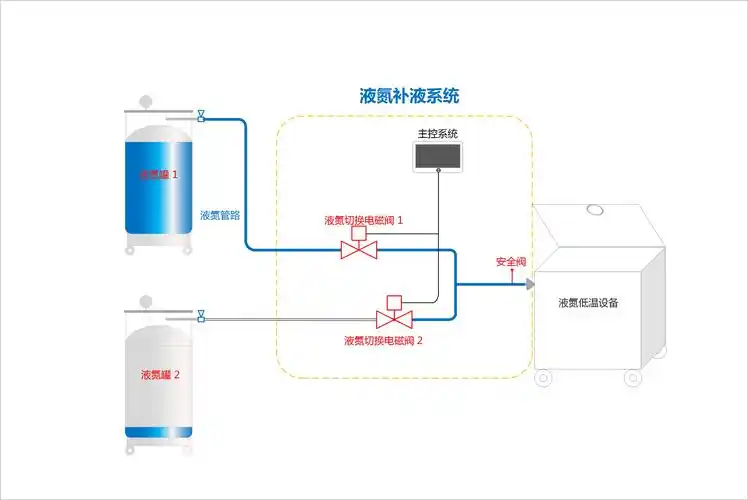

二、自动补液控制系统组成与核心控制原理
1. 系统基础组成
一套成熟的液氮自动补液控制系统，整体分为四大核心模块，各模块协同作业形成完整闭环，适配绝大多数常规液氮储存容器：
液位采集模块：主流分为电容式液位传感器与压差式液位传感器两种，直接内置在目标液氮罐内部，实时采集罐内液氮液位数据，同步转化为电信号传输至电控主机，是系统判断补液启停的核心依据。
电控控制模块：系统中枢单元，支持自定义设置液位上下阈值，即补液下限、停止上限;同时具备数据运算、信号输出、故障报警、数据存储功能，部分智能款可联网实现远程监控。
执行输出模块：以防爆低温电磁阀为核心执行元件，接收电控模块指令，精准控制供液管路通断;适配超低温工况，抗低温结霜、不易卡顿，规避普通阀门低温失效问题。
供液动力模块：为补液作业提供输送动力，分为自增压补液罐与低温补液泵两种，也是两种自动补液方案的核心区别，后文会详细拆解。
2. 闭环自动控制逻辑
所有自动补液系统均遵循低液位自动启泵补液、高液位自动停机的闭环控制逻辑，全程自动化运行，具体流程如下：
第一步，操作人员在电控面板预设参数，划定安全液位区间：低于下限液位启动补液，达到上限液位停止补液;第二步，液位传感器7×24小时不间断采集数据，并实时上传至电控单元;第三步，当液位跌破预设下限，控制器输出开关信号，开启电磁阀与供液设备，液氮由补给端输送至目标储存罐;第四步，补液过程中传感器持续反馈数据，液位回升至预设上限后，控制器立即切断信号，关闭阀门与动力设备，终止补液;第五步，系统进入待机监测状态，循环往复，始终将液位稳定在安全区间。
除此之外，高配控制系统增设多重联动保护：具备管路泄漏报警、超时补液保护、高低液位双重报警、断电记忆功能，出现异常时可通过声光、手机推送双重预警，进一步规避设备故障风险。
三、两种主流自动补液实现方案
结合供液动力来源区分，目前行业内分为自增压罐式、增压泵式两套自动补液方案，分别适配小批量单罐体、大批量多罐体集群场景，用户可根据罐体数量、场地条件灵活选择。
1. 自增压液氮罐自动补液方案
该方案以自增压液氮补给罐作为供液端，搭配智能控制器、低温电磁阀、输送软管组成一体化系统，也是目前中小型实验室、单体样本储存常用的方案。其工作原理为：利用补给罐内部少量液氮自主汽化，提升罐内压力，当内部压力达到0.04~0.05MPa额定阈值时，依靠内外压力差挤压液氮，完成自动输送。
整套系统无需外接电力驱动供液，仅电控与电磁阀需要供电，安装简单、改造成本低，可直接对接金凤、东亚等常规YDS系列手提罐、静态储存罐。补液启停完全由目标罐液位联动控制，压力不足时补给罐会自动增压补压，全程无需人工干预。
适配场景：单区域1~5台液氮罐小型储存区、医美门诊、乡镇畜牧站、中小型实验室。
方案优势：前期投入成本低，无需铺设复杂管路;无机械运动部件，故障率低、维护简单;停电状态下仍可依靠压力完成应急补液;适配各类常规液氮容器，无需改造罐体。
现存短板：补液流量受压力限制，无法支持远距离、多罐体同时补液;补给罐同样存在自然蒸发损耗，需要定期统一补加液氮。
2. 低温增压泵集中补液方案
该方案属于高端集群化自动补液系统，以大容量固定液氮储罐作为总供液源，搭配专用低温液氮泵、分流管路、多路电控阀组，可同时为数十台液氮罐同步供给液氮。供液动力由低温泵直接提供，压力输出稳定，不受液位高低影响。
控制系统可独立为每一台目标罐体单独设置液位阈值，既能统一启停补液，也能实现单罐独立精准补液;同时后台可汇总所有罐体液位、补液记录、设备故障数据，方便管理人员统一运维。
适配场景：大型生物样本库、三甲医院生殖中心、规模化养殖种质库、高校专项低温实验室。
方案优势：补液流量大、输送距离远，支持多路并行供液;液位控制精度更高，误差可控制在±5mm以内;智能化程度高，支持远程后台监控、数据溯源，适配无人值守机房。
现存短板：整体造价高，需要铺设专用防爆管路;低温泵属于易损运动部件，需定期保养更换;对场地通风、供电稳定性有硬性要求。
四、系统选型与现场安装调试规范
1. 系统选型建议
5台以内罐体、预算有限、场地简单，优先选用自增压罐式自动补液系统，性价比高，能够满足基础自动化补液需求;罐体数量超过8台、需要长期无人值守、有远程管控需求，直接采用低温泵集中补液方案，降低整体运维难度;手提型移动式液氮罐，不建议接入固定管路补液系统，可搭配便携式智能液位报警器，辅助人工定时补液。
2. 安装实操要点
第一，液位传感器安装时，需垂直置入液氮罐内部，固定于罐体中心位置，规避提筒、冻存架遮挡，防止液位采集数据失真;第二，输送软管必须选用专用耐低温真空软管，接口处加装密封卡箍，禁止使用普通橡胶软管，避免低温脆裂泄漏;第三，电控箱需安装在通风干燥、远离罐体正上方的位置，防止液氮汽化受潮损坏电路;第四，管路铺设尽量缩短长度，减少弯道，降低液氮输送过程中的压力损耗与汽化损耗。
3. 调试标准流程
安装完成后禁止直接投入正式使用，需执行三级调试：空载通电调试，检测传感器信号、电磁阀启闭、控制器报警功能是否正常;带压管路检漏，对输送管路充压静置30分钟，排查接口泄漏问题;模拟补液测试，人为消耗液氮至下限阈值，验证系统自动启泵、补液满值停机、异常报警全流程联动效果，调试无误后方可上线运行。
五、日常维护与常见故障排查
1. 日常维护规范
每周清洁传感器探头表面冰霜与杂质，避免探头结厚霜导致数据失灵;每月检查软管接口、密封件老化情况，及时更换老化密封垫圈;每季度校验控制器液位参数，校准传感器数据;自增压补给罐定期排放罐内多余压力，低温泵需按照厂家要求更换润滑油、易损轴承。
2. 高频故障及解决办法
故障一：液位达标但系统不启动补液：大概率为传感器积霜、参数阈值设置错误、线路接触不良;处理方式：清理探头冰霜，重新校准上下限参数，排查接线端子。
故障二：补液过量无法自动停机：多为电磁阀阀芯卡滞、阀门密封失效;处理方式：断电泄压，拆解清理阀芯杂质，损坏严重直接更换原厂低温电磁阀。
故障三：管路频繁结霜、液氮泄漏：接口密封松动或软管低温老化;处理方式：重新紧固卡箍，更换耐低温专用输送软管。
故障四：自增压罐升压缓慢：增压阀堵塞、内胆真空性能衰减;处理方式：清洗疏通增压管路，真空失效罐体需返厂检修。
液氮自动控制补液，本质是通过智能电控模块整合采集、执行、供液三大单元，以闭环控制替代传统人工操作，从根源上解决人工补液不安全、精度低、成本高、容错率差等行业痛点。对于中小型低温作业场景，低成本的自增压补液系统是优升级方案;针对大型集群化样本储存库，集中式低温泵补液系统更适配长期无人值守的运营模式。
自动化补液不仅能大化降低液氮蒸发损耗、削减人工运维成本，更能全方位保障生物样本、实验材料的储存稳定性，是现阶段液氮储存行业智能化升级的必然趋势。用户在搭建系统时，切忌盲目照搬高配方案，结合罐体数量、场地条件、预算成本匹配对应的控制方案，同时做好常态化维护校准，才能大化发挥自动控制系统的使用价值。
