多数终端用户容易把液氮低温系统等同于单一液氮储存罐，这也是低温项目调试不顺、系统能耗偏高、自控报警频发的主要原因。完整的商用、科研级液氮低温系统，是一套集成低温储液、介质输送、压力调控、液位监测、安全泄放、终端保温的闭环成套低温设备，整套系统遵循低温热力学换热逻辑，适配生物样本库、工业深冷加工、实验室超低温试验三大主流场景。
结合低温行业工程落地标准，成套液氮低温系统可划分为六大独立又联动的核心模块，各模块工况互相制约，任意部件故障都会造成整套系统停机失效。
第一：低温储液主体模块。系统基础储能单元，以真空绝热液氮罐/立式低温储液槽为核心设备，承担液氮介质储存、静态保温功能。依靠双层高真空多层绝热结构阻断外部热传导，稳定存储-196℃液态氮气;也是整套系统冷源载体，罐体绝热性能直接决定系统基础损耗，是系统能耗管控的核心设备。分为固定式大储量储液系统和移动式小型低温储液子系统，按需匹配工程补液流量。

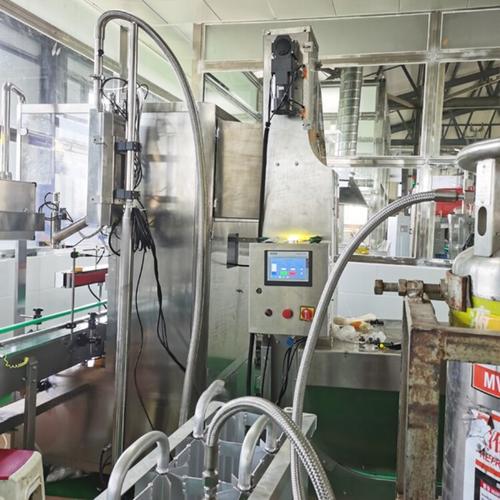

第二：增压输送介质模块。成套自动化系统必备单元，包含自增压调压阀、低温输送管路、低温截止阀、真空绝热输送管道。单纯依靠重力无法完成远距离、高层位液氮输送，该模块通过罐体自增压产生微正压，驱动液氮沿密闭管路平稳输送至终端冻存设备、深冷工位;所有管路采用真空夹套绝热管材，避免输送过程中液氮汽化损耗、管路外壁结霜滴水。
第三：智能监测自控模块。现代标准化低温系统核心管控单元，集成低温液位传感器、压力变送器、温度采集模块、PLC控制柜、声光报警装置。实时采集罐内液位、系统管路压力、终端工位环境温度四大核心数据;自动执行高低液位启停、超压联锁、断流保护动作，替代人工巡检管控，避免人为操作失误引发系统异常。
第四：安全泄放保护模块。整套低温系统安全兜底单元，包含主副安全阀、泄放管路、防爆泄压终端、阻火器。液氮受热持续汽化会导致密闭系统内部压力线性升高，该模块负责分级泄压：常规压力小幅波动通过辅助泄压阀排气;压力超标主安全阀起跳泄放氮气，防止管路、储液设备超压破损，满足安监低温压力容器核查标准。
第五：终端低温执行模块。系统做功终端，根据场景区分设备类型：生物场景为多层样本冻存架、气相低温培养工位;工业场景为深冷定型工装、低温试验腔体;科研场景为超低温反应腔体。负责利用液氮汽化冷量，维持终端工位恒定低温环境，完成样本保存或工业深冷加工。
第六：尾气回收与通风模块。容易被工程忽略的配套单元，收集管路泄压、工位换热产生的常温氮气，集中排出作业区域;防止密闭空间氮气富集、氧含量下降，规避人员窒息安全风险。
液氮低温系统运行短板往往不在主罐体，而是阀门、监测仪表、绝热管路等辅配组件。工程搭建阶段优先保证各模块参数匹配，而非单一放大储液罐规格;成套系统联动调试，才能把系统液氮损耗控制在行业正常区间，保障长期稳定运行。
