在真空低温设备、低温试验腔体、真空镀膜、低温吸附等系统中，辐射热漏是影响低温系统能耗与温度稳定性的关键因素。冷屏作为低温腔体内部的隔热构件，依靠低温表面降低辐射换热，减少外界热量向低温核心区域传递。液氮铝翅管盘管冷屏结构凭借铝材质导热优势、翅片强化换热特性与盘管流道布局，是中小型真空低温装置常用的冷屏方案，在实验室低温腔体、气相低温存储设备、真空测试舱等场景得到较多应用。

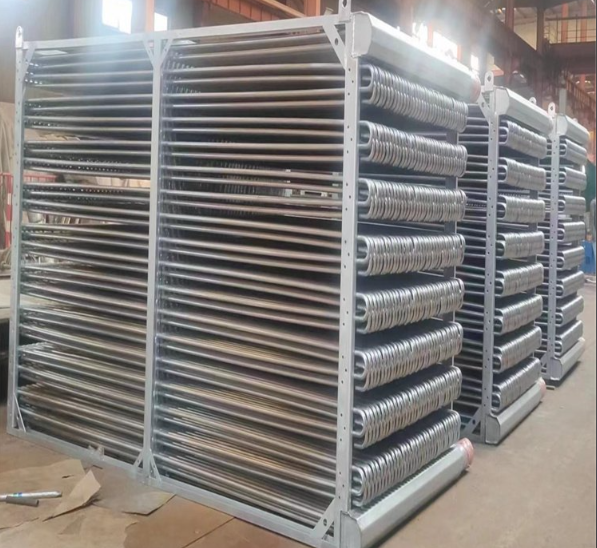

冷屏的核心设计思路，是构建大面积均匀低温壁面，带走辐射热负荷。传统冷屏常采用整块金属板焊接冷媒流道，板材加工难度高，焊缝多，大尺寸结构容易出现温度分布不均的问题。液氮铝翅管盘管冷屏，以铝翅片盘管作为制冷载体，将铝翅管按照腔体轮廓盘绕排布，固定形成完整屏蔽面;液氮在盘管内部流动，通过管壁传导至铝翅片，让整个冷屏表面维持低温，以此阻挡高温腔壁向低温样品区的辐射传热。
铝材质选型是这套冷屏结构的基础。铝导热系数优良，加工成型方便，重量相对轻便，适合制作翅片与盘管基体。翅片和盘管紧密贴合，增大换热面积，提升盘管与冷屏屏蔽面之间的热传导效率，避免出现局部热点。盘管采用连续弯管成型，减少焊接接头，降低低温工况下渗漏风险。整体结构可根据腔体形状定制，圆柱腔体用环形盘管分层排布，方形腔体采用平面盘管拼接，适配不同设备内腔轮廓。
结构设计需要兼顾流道阻力、温度均匀性与真空工况要求。盘管排布间距需要结合热负荷计算，间距过大，冷屏表面温差变大，局部温度偏高，辐射隔热效果下降;间距过小，材料用量增加，流道压力损失上升，液氮输送能耗提高。翅片厚度与高度需要综合考量，翅片太薄，真空下刚性不足，容易变形;翅片过高，翅片远端导热衰减，无法充分发挥换热作用。
装配阶段，翅片与盘管之间的接触热阻是重点管控项。很多现场应用出现冷屏降温不达预期，根源不是制冷量不足，而是翅片与铝管贴合不紧密。可采用胀接、压紧固定方式，必要时在贴合面填充低温导热介质，减小接触间隙。冷屏整体和腔体壁、内部样品架之间需要预留绝缘间隙，避免产生固体传导漏热。支撑件选用低导热材质做隔离支撑，切断固体导热通道，保证冷屏只依靠液氮循环维持低温。
运行操作方面，这套冷屏采用液氮作为冷媒，依靠液相流动带走辐射热。系统启动时，建议梯度预冷，不直接通入大量液氮，避免铝翅管盘管受剧烈温差冲击产生热应力。正常运行过程中，需要监控进出口温度与压力，观察冷屏表面温度分布，及时调整液氮供给流量。停机升温阶段，控制回温速率，防止真空腔体内水汽凝结附着在冷屏表面，影响后续使用。
该结构相比整块板式冷屏，加工周期短，维修更换便捷，局部盘管出现异常时，可单检修对应管段，不需要拆卸整个屏蔽结构。合理设计的液氮铝翅管盘管冷屏，能够有效削减辐射热输入，降低内部低温部件的热负荷，帮助整套低温系统平稳运行。
常见问答
Q1：液氮铝翅管盘管冷屏，翅片和铝管焊接好还是胀接好?
A：两种方式都可应用。胀接工艺接触热阻可控，减少焊缝数量，渗漏风险更低;焊接适合大负荷工况，但要做好焊缝低温探伤，排查微裂纹。
Q2：冷屏盘管排布越密，隔热效果就越好吗?
A：不是。盘管间距需要依据辐射热负荷核算。间距超出需求，会增加液氮消耗与流道阻力，带来不必要的成本上升，合理排布即可满足屏蔽需求。
Q3：铝翅管冷屏能不能直接在高真空环境长期使用?
A：结构本身适配真空工况，需要提前做脱脂清洁处理，去除表面油污，避免真空放气;同时做好支撑隔热设计，降低固体传导漏热。
Q4：这套冷屏结构常见故障是什么?
A：现场常见问题是翅片与盘管接触不良造成冷屏表面温度不均;其次是预冷过快，结构产生热应力变形，以及管路接头密封处出现渗漏。
