液氮循环冷却系统是依托液氮低温相变吸热特性，搭配闭环管路、动力输送、温控监测及安全防护组件，实现持续、稳定低温冷却的专业设备体系，广泛应用于材料试验、精密加工、真空环境模拟、超导设备配套等工业与科研场景。相较于直排式液氮冷却方式，循环式结构可大幅降低液氮消耗，维持冷却温度均匀性，适配长时间、连续性的低温作业需求。本文将结合实操场景，完整讲解系统结构、标准化使用流程、运维规范及常见问题处理，为一线操作人员提供实用技术参考。
一、系统核心工作原理与设备构成
1.1 工作原理
液氮循环冷却系统采用闭环气液循环换热模式，核心原理为低温液氮在密闭管路及冷却腔体中流动，与待冷却设备、工件完成热交换，吸收热量后的液氮部分汽化形成气液混合态，经回流管路返回储液设备。通过动力组件增压稳压、气液分离组件提纯液态介质，未汽化的液氮重新进入循环管路持续换热，汽化产生的少量氮气通过稳压放空装置有序排出，以此形成不间断的低温冷却循环，稳定维持目标工况温度。整套循环过程依靠压力差与动力输送实现介质流转，无需频繁补液，温控稳定性良好。

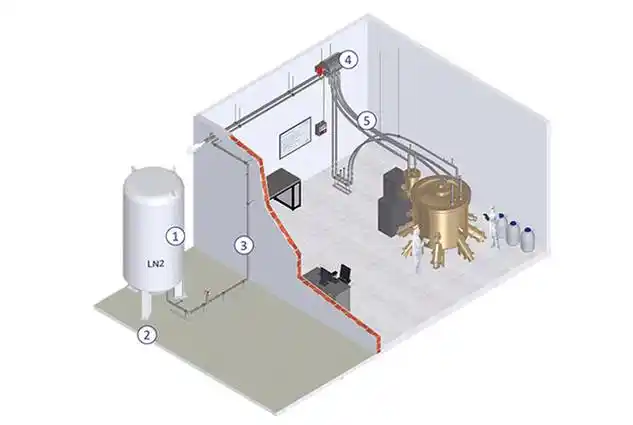

1.2 核心设备构成
完整的液氮循环冷却系统由五大核心模块组成，各模块协同运行保障系统稳定工作，无冗余结构：
储液模块：以低温液氮储槽、杜瓦罐为核心，用于储存液态液氮，自带保温、泄压、稳压结构，减少液氮静态挥发损耗，为整套系统提供介质储备。
动力输送模块：主要为低温液氮泵，负责为液氮循环提供稳定动力，实现管路内介质增压输送，保障循环流量均匀，避免管路积液、流量波动问题。
换热冷却模块：包含循环管路、冷却腔体、热沉换热结构，是系统核心换热单元，液氮在此与作业对象完成热量交换，实现降温冷却效果。
监测控制模块：由温度传感器、压力传感器、流量监测仪表、智能控制器组成，可实时采集管路压力、介质温度、循环流量数据，支持参数调控。
安全防护模块：涵盖泄压阀、紧急切断阀、放空管路、低温防护报警装置，用于规避超压、低温泄漏、管路堵塞等安全风险，保障设备与人员安全。
二、液氮循环冷却系统标准化使用流程
液氮循环冷却系统操作需严格遵循“开机前检查—预处理调试—开机升温降温—稳态运行—停机收尾”的标准化流程，严禁违规操作、简化步骤，避免出现设备故障或安全隐患。
2.1 开机前全面检查
设备启动前需完成全方位排查，确认系统具备开机条件，重点检查内容如下：
外观与管路检查：查看设备整机、循环管路无破损、变形、松动，管路接口密封完好，无老化、渗漏痕迹;管路无杂物堵塞，作业区域整洁无障碍物。
动力组件检查：检查液氮泵地脚螺栓紧固状态，电机轴承润滑介质充足，手动拨动电机风叶、叶轮，确认转动灵活无卡顿、无摩擦异响。
仪表与防护检查：温度、压力、流量仪表显示正常，无故障报错;泄压阀、紧急切断阀动作灵敏，放空管路通畅，报警装置处于正常待机状态。
介质与环境检查：确认液氮储槽液位符合作业标准，介质纯度达标;作业环境通风良好，无高温热源、易燃易爆物品，操作人员低温防护用具齐全。
2.2 系统预处理与参数设定
完成检查后进行系统预处理，为正式循环作业铺垫：
管路排气：依次打开管路进口阀门、排气阀门，排出循环管路内的空气，直至管路内充满液氮介质、无气泡溢出，随后关闭排气阀，避免空气残留影响换热效率与循环稳定性。
参数设定：根据作业工艺要求，通过智能控制器设定目标冷却温度、循环流量、压力上下限阈值，参数设定完成后保存锁定，避免误操作改动。
点动调试：短时间点动液氮泵，确认电机旋转方向符合设备标识，泵体运行无异常震动、异响，管路压力缓慢上升，各仪表数据响应正常。
2.3 正式开机与低温循环运行
预处理调试无误后，启动系统进入正式作业状态：
启动设备：依次开启系统总电源、控制器电源，缓慢开启液氮输送主阀，启动液氮泵，设备进入低速预循环状态。
梯度降温：禁止一次性满负荷运行，采用梯度降温模式，逐步提升循环流量、调节管路压力，让冷却腔体与作业对象平稳降温，规避速低温温差过大导致的设备结构应力损伤。
稳态运行：当系统温度、压力、流量参数稳定在设定区间，设备进入正常循环作业状态。运行过程中液氮持续在储槽、泵体、换热管路、回流管路之间闭环循环，持续带走作业区域热量，维持低温工况。操作人员需实时观察仪表数据，确保参数无大幅波动。
2.4 停机操作流程
作业完成或需要停机检修时，按规范步骤停机，禁止直接断电停机：
逐步减负：先下调系统循环流量，关闭低温换热对应的作业工位负载，让系统进入空载循环状态，维持3-5分钟，稳定管路介质状态。
关闭动力组件：依次关闭液氮泵、介质输送主阀，停止介质循环输送。
泄压收尾：缓慢打开管路泄压阀，释放管路内残余压力，压力归零后关闭泄压阀、总电源。
现场整理：检查设备状态，记录本次作业运行参数、运行时长，清理作业区域，做好设备运行台账记录。
三、系统运行维护与注意事项
3.1 日常运维规范
日常运维是保障系统长期稳定运行的关键，需落实常态化保养：每日作业前检查管路密封、仪表精度、泵体运行状态;每周清理放空管路、过滤组件杂质，避免管路堵塞;每月对低温泵、阀门、传感器进行校准保养，补充润滑介质;定期检查储槽保温层状态，降低液氮挥发损耗。
3.2 核心操作禁忌
严禁在管路带压状态下拆卸接口、阀门、仪表，避免低温介质喷出造成安全事故。
严禁超参数运行，不得超出设备额定压力、温度、流量区间作业，防止设备过载损坏。
设备低温运行时，严禁徒手接触低温管路、换热腔体，避免低温冻伤。
系统运行过程中严禁擅自关闭放空、泄压装置，防止管路压力堆积引发故障。
四、常见问题问答
为解决一线操作人员日常作业疑问，整理系统使用过程中的高频实操问题及对应解决方案：
Q1：系统启动后冷却效果不佳、降温速度慢是什么原因?
A1：主要有四类常见原因，对应解决方案如下。一是管路残留空气未排净，气阻影响介质循环，需重新开启排气阀彻底排空管路空气;二是液氮液位不足或介质纯度偏低，需补充合格液氮;三是循环流量设置过小，可在额定参数范围内适当上调流量;四是换热管路、过滤组件存在杂质堵塞，需停机清理管路及过滤结构。
Q2：运行过程中管路压力频繁波动如何处理?
A2：压力波动多为介质气液混合不均、泵体运行不稳或阀门开度异常导致。首先检查液氮泵运行状态，排查是否存在叶轮卡顿、润滑不足问题;其次微调管路阀门开度，保持介质输送平稳;后检查气液分离结构，及时排出管路内过量汽化氮气，稳定循环介质状态。
Q3：系统长时间待机需要关闭液氮储槽阀门吗?
A3：短期待机(1小时内)可保持阀门常开，维持系统待机状态，减少重复启停损耗;长时间待机(超过1小时)需关闭输送主阀，开启储槽稳压阀，做好管路泄压处理，避免管路长期带压、介质静态挥发浪费，同时降低设备待机损耗。
Q4：设备运行出现轻微异响是否需要立即停机?
A4：需区分异响类型。均匀轻微运行异响为设备正常工作声音，可继续观察运行参数;若出现尖锐摩擦声、卡顿声、不规则震动异响，需立即减负停机，检查泵体、管路、阀门是否存在故障，排查问题并修复后再重启设备，禁止带故障运行。
Q5：冬季低温环境下使用系统需要做特殊防护吗?
A5：需要。冬季环境温度较低，管路内外温差减小，同时易出现管路辅助部件结霜、卡顿问题。作业前需对阀门、仪表、泵体进行预热检查，清理管路表面结霜;适当延长预循环时长，保证介质循环稳定;作业完成后及时排空管路残余介质，避免低温残留导致管路冻结堵塞。
