一、产品定位：解决静态真空管路的真空衰减问题
液氮在-196℃的储存环境下，任何热量渗入都会直接导致汽化损耗。真空绝热管道是液氮输送的基础设施，其核心结构为“内管-外管”双层夹套，夹层抽至高真空以隔流、辐射和传导三类热量传入。
静态真空管道在出厂时一次性抽真空并密封，使用1至2年后，受材质微量渗透、密封老化、温差交变等因素影响，夹层真空度会逐步衰减，出现管路挂霜、液氮损耗升高、冷量流失加剧等现象。当真空度低于1×10⁻²Pa时，即可判定夹层真空失效。
动态真空液氮管道系统针对这一痛点，在静态管路基础上增加了实时抽真空单元，通过真空泵持续抽取夹层中因微小泄漏或材料放气产生的残留气体，使夹套真空度长期维持在1×10⁻³Pa以下。系统由低温输送管、抽真空单元、真空度监测单元和绝热补偿结构四部分组成，抽真空单元通常采用旋片真空泵或分子泵，持续运行以保障绝热性能的长期稳定。
二、核心结构与关键参数
输送管采用双层夹套结构。内管直接接触液氮介质，材质选用304或316L不锈钢，壁厚不低于2mm，以承受-196℃低温冲击;对洁净度要求较高的医药或半导体场景可升为316L。外保护管常用不锈钢壳体，保护真空夹层不受外力磕碰损伤。夹层填充多层绝热材料，搭配低温吸附剂维持长期真空状态。
冷损是衡量管路性能的关键指标。动态真空管道在DN20至DN50口径下的单位长度冷损通常控制在0.5W/m以内，管径更大或输送距离超过50米时可放宽至0.8W/m。与静态真空管路相比，动态系统的冷损率可降低约60%，以100米管道为例，液氮日损耗可控制在较低水平，而静态管路日损耗相对更高。需要注意的是，冷损指标受环境温度、输送流速和管道敷设方式影响，实际工程中应结合具体工况进行热工计算。
管道系统的工作压力根据前端自增压罐和调压阀输出压力选型，常规系统适用1.6至2.0MPa，设计压力可达3.2至4.0MPa。夹层真空度在液氮温度下应维持在1×10⁻³Pa以下，整体真空漏率控制在较低水平，出厂采用氦质谱检漏。

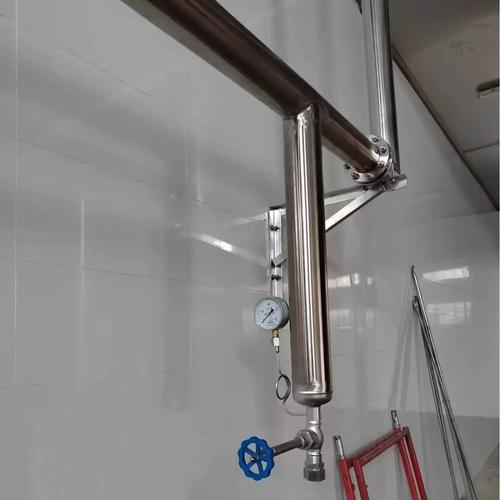

管道分为硬管和软管两类。硬管用于罐体到设备之间的固定敷设管线，标准段长1至6米，管段内部配置低温补偿元件，抵消内管降温收缩带来的形变应力。软管用于设备接口和需要位移补偿的节点，内管为不锈钢波纹管，小静态弯曲半径不低于250mm，但软管冷损高于同长度硬管，长度应尽量缩短。
三、安装与运维中的实际问题
接头密封是冷损控制的薄弱环节。
动态真空管道的连接部位依赖耐低温密封件隔绝热量，安装时密封件未对齐或压缩量不足，运行后易在接头处形成局部结霜。长期低温使用还会导致密封件老化变硬，接头螺栓因热胀冷缩产生微小缝隙。建议安装时按厂家规定的扭矩值紧固螺栓，运行前用肥皂水检测所有接头，发现漏点及时处理。
真空夹层的保护需要贯穿安装全过程。
管道在运输和安装中受到碰撞可能导致夹层焊缝开裂，低温工况下内管收缩也可能使夹层局部变形，破坏真空环境。安装时应避免管道承受额外机械应力，管道支架应选用绝热支撑结构，防止形成热桥。
抽真空单元的维护周期通常为每6个月一次，主要检查真空泵油质、密封件状态和真空度读数。若发现真空度读数持续高于1×10⁻²Pa或管道外壁出现大面积结霜，应排查夹层泄漏点。真空度监测单元应具备远程报警功能，便于运维人员及时发现异常。
液氮蒸发率的日常监测可以作为系统运行状态的参考指标。
满负荷输送时，液氮蒸发率若超过2%/h，需警惕冷损异常。管道外壁温度应比环境温度低3至8℃为正常，若外壁出现明显结霜或局部温度骤降，说明冷损已超出合理范围。
四、在汽车冷缩装配中的应用适配
汽车零部件冷缩装配场景对液氮供应有明确要求：供液稳定、冷损可控、装配节拍匹配。动态真空管道系统在这类场景中的适配性体现在几个方面。
发动机气门座圈、缸套、变速箱轴承等零件的冷装工序中，液氮需从储存区输送至冷装工位，距离通常在20至80米之间。动态真空管道的低冷损特性减少了输送过程中的液氮汽化量，有利于维持冷装工位的温度稳定性。对于多工位共用的产线，可通过真空绝热硬管主管道输送液氮至各工位附近，再以软管连接冷装设备，兼顾输送效率和末端灵活性。
冷缩装配的节拍通常要求零件在液氮中冷却5至10分钟后取出装配，供液管路的压力波动会影响冷却均匀性。动态真空管道系统通过调压阀和流量控制阀保持稳定的供液压力，有助于控制零件温度的一致性。对于自动化产线，管道系统可与液氮冷装设备的PLC联动，实现供液与装配节拍的协同。
在北方冬季或南方高湿环境下，管道外壁结霜问题需要额外关注。动态真空管道的多层绝热结构和低冷损特性本身具备较好的防结霜能力，但接头和阀门处仍需加强保冷处理。操作区域的通风和氧浓度监测同样是安全配置的必要组成部分。
五、选型建议
选型时需确认以下参数：输送距离决定管径和硬管/软管的配比方案，50米以内可选用DN20至DN50硬管，超过50米建议适当增大管径以控制压降;系统大工作压力决定内管壁厚和法兰等，不应直接选用低压力等管路;冷损要求结合液氮日损耗量和供液温度稳定性综合判断;抽真空单元的真空泵类型根据管路总容积和泄漏率匹配，分子泵适用于对真空度要求更严苛的场景，旋片泵在常规工业场景中即可满足需求。
管道出厂前应完成氦质谱检漏和冷冲击测试，确保真空完整性。对于长距离管线，建议分段预制、现场拼接，每段立配置真空接口和监测点，便于分段排查和维护。
