冷阱是真空系统里的低温捕集单元，很多用户在采购阶段容易只关注低温度指标，忽略配套参数匹配，投入使用后出现捕集不充分、抽速下降、腐蚀渗漏、频繁停机化霜等问题。冷阱的适配性，需要结合工艺产气负荷、真空等、介质类型、连续运行时长综合判断，下面逐项拆解选型时需要核对的核心参数。
冷阱工作温度与饱和蒸气压匹配

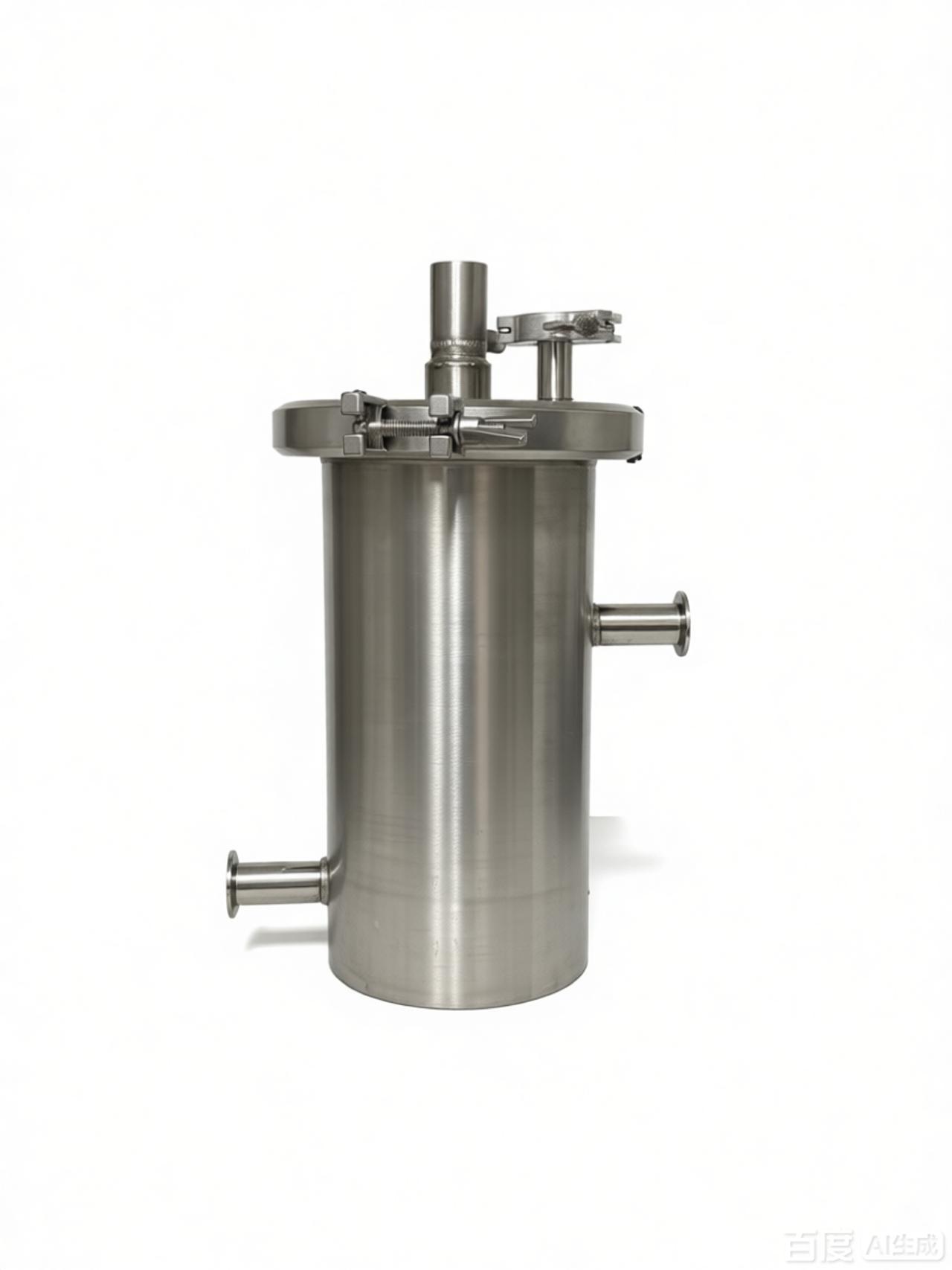

温度是冷阱基础指标，不同制冷形式对应的稳定温度区间差异明显。液氮型冷阱冷面温度约 - 196℃，适合低沸点有机溶剂、水汽深度捕集;机械制冷冷阱常见区间
-
40℃~-135℃，适合常规水汽、高沸点溶剂回收，不需要持续补充低温介质。选型的判断逻辑不是温度越低越好，而是目标蒸气在冷面温度下的饱和蒸气压是否满足工艺要求。比如处理水，-80℃冷阱可以满足大部分常规浓缩需求;如果是二氯甲烷、丙酮这类低沸点溶剂，想要稳定截留，就需要更低温度的冷阱。同时要区分标称温度和阱内有效冷面温度，部分结构的冷阱存在温度梯度，气流入口、出口位置温度不一致，会影响整体捕集效果。
有效捕集面积与额定捕集容量
捕集面积决定气体分子和低温冷面的碰撞概率，是影响捕集效率的关键。同样温度条件下，盘管式、挡板式、折流板式结构的冷阱，有效换热面积差别很大。高水汽负荷的冻干工艺、大流量旋蒸浓缩，优先选择折流挡板结构，延长气体停留时间。额定捕集容量代表单次化霜周期内，冷阱能够容纳的凝霜、凝液总量。如果产气量偏大，容量偏小，霜层快速堆积，霜层导热系数低，会形成隔热层，冷阱换热能力持续衰减。常规选型建议预留余量，连续生产工况，捕集容量按照单批次大凝液量的
2~3 倍预留。
流导与气路阻力
冷阱接入真空管路，会带来流阻，直接影响系统抽速。很多小型实验室系统，真空泵抽速足够，但是冷阱内部通道狭窄、管路弯头过多，造成气流阻滞，抽气时间拉长。选型时要核对冷阱标称流导，匹配真空泵抽速。高流量工况，优先选择大通径腔体、短直流道结构;对真空度要求高、流量偏小的分析仪器配套，可以优先保证捕集效率，适度接受流阻。安装时也要配合冷阱参数，缩短前后连接管路，减少变径、弯头。
腔体材质与耐介质性能
冷阱接触的介质差异很大，有水蒸气、醇类、酮类、卤代烃、酸性或者碱性挥发性物质。普通 304
不锈钢腔体适合水、乙醇等常规介质;处理含氯、含氟腐蚀性溶剂，需要选用 316L
不锈钢或者哈氏合金材质，避免低温下介质腐蚀焊缝、内壁，出现渗漏。除了主体材质，密封件材质同样重要。氟橡胶、丁腈橡胶适配的溶剂体系不一样，选错密封材料会出现溶胀、开裂，造成真空泄漏。低温工况下还要考虑材料低温脆性，避免低温冲击带来结构隐患。
制冷方式与连续运行能力
制冷方式分为液氮制冷、压缩机制冷、干冰辅助制冷三类。液氮冷阱捕集能力强，但是需要配套液氮储罐、补液管路，持续消耗液氮，更适合间歇实验、高真空工艺;压缩机制冷冷阱可以长时间连续运行，运维简单，适合离心浓缩、中小型冻干设备配套，上限温度受制冷机组限制。如果生产线需要不间断运行，单台冷阱无法中途停机化霜，可选用双冷阱切换结构，一阱捕集、一阱再生除霜，保障流程不间断。
配套监测、再生结构参数
工业冷阱建议配套温度测点、压力测点，方便实时掌握阱内状态;带排污阀结构的冷阱，适合液态溶剂较多的工况，不需要每次化霜才能排液。再生方式分为自然回温化霜、热风吹扫、氮气吹扫，不同再生方式对应的停机时长不同，需要结合生产节拍选择。
不同场景选型简要参考
冻干配套冷阱，重点看捕水容量、抗结霜衰减能力;旋蒸、溶剂回收冷阱，优先关注耐溶剂腐蚀和回收便利性;真空镀膜、分析仪器配套冷阱，重点控制返油、水汽分压，严控泄漏率;化工中试挥发性气体处理，优先评估介质腐蚀性和连续运行方案。
冷阱内部盘管 / 折流挡板结构示意图，标注气流走向、冷面位置图 2：不同制冷类型冷阱对比简图图 3：冷阱在真空系统的安装位置示意图
常见问答
Q：冷阱温度达标，但是捕集效果不理想是什么原因? A：大概率是有效捕集面积不足、气体流速过快、密封漏气，或者霜层堆积过厚，冷面换热变差。
Q：机械制冷冷阱和液氮冷阱怎么选? A：长期连续运行、介质沸点偏高，优先机械制冷;需要深度捕集低沸点溶剂、高真空场景，选用液氮冷阱。
Q：冷阱流阻大会带来哪些影响? A：系统抽速下降，抽真空时间变长，严重时会造成真空度达不到工艺设定值。
